SparkFun Hx711

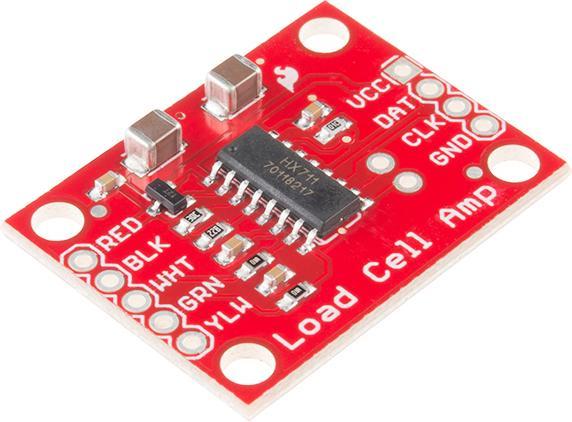

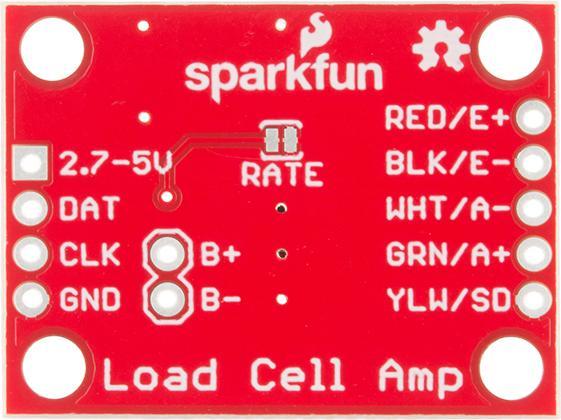

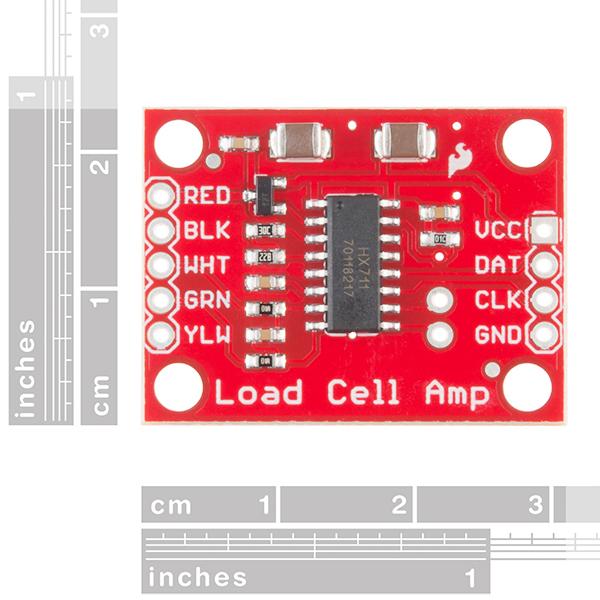

Der SparkFun-Wägezellenverstärker ist eine kleine Breakout-Platine für den IC HX711, mit der Sie Wägezellen zur Gewichtsmessung einfach auslesen können. Wenn Sie den Verstärker an Ihren Mikrocontroller anschliessen, können Sie die Änderungen des Widerstands der Wägezelle ablesen und mit etwas Kalibrierung sehr genaue Gewichtsmessungen erhalten. Dies kann praktisch sein, um Ihre eigene Industriewaage, Prozesssteuerung oder einfache Anwesenheitserkennung zu erstellen.

Der HX711 verwendet zur Kommunikation eine Zweidraht-Schnittstelle (Clock und Data). Die GPIO-Pins jedes Mikrocontrollers sollten funktionieren, und es wurden zahlreiche Bibliotheken geschrieben, die das Lesen von Daten aus dem HX711 erleichtern. Wägezellen verwenden eine vierdrahtige Wheatstone-Brücke zur Verbindung mit dem HX711. Diese sind üblicherweise in den Farben rot, schwarz, weiss, grün und gelb erhältlich. Jede Farbe entspricht der konventionellen Farbcodierung von Wägezellen: Rot (Erregung+ oder VCC), Schwarz (Erregung- oder GND), Weiss (Verstärker+, Signal+ oder Ausgang+), Grün (A-, S- oder O-), Gelb (Abschirmung). Der gelbe Pin dient als optionaler Eingang, der nicht mit dem DMS verbunden ist, sondern zur Erdung und Abschirmung gegen äussere elektromagnetische Interferenz verwendet wird. Bitte beachten Sie, dass einige Wägezellen leichte Abweichungen in der Farbkodierung aufweisen können.
