SparkFun Buck Regulator Breakout - 1.8V (AP3429A)

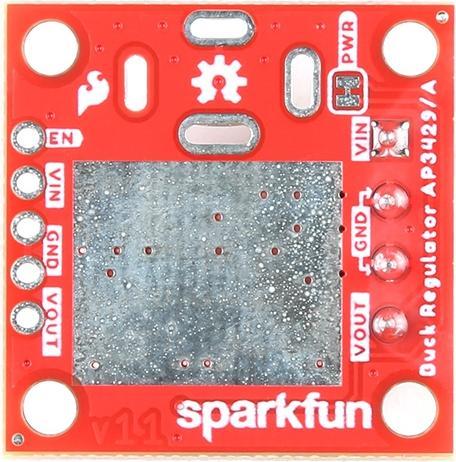

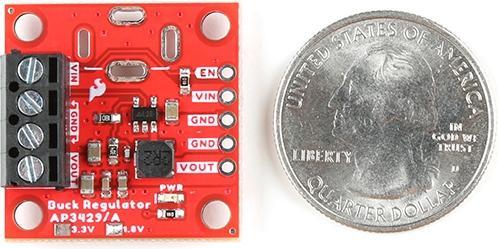

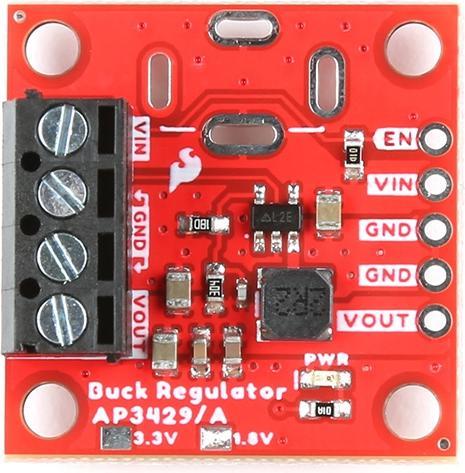

Der SparkFun 1.8V Buck-Regler-Breakout verfügt über den AP3429A von Diodes Inc, einen 2A Step-Down DC-DC-Wandler mit einem Eingangsspannungsbereich von 2,7V bis 5,5V. Diese vollwertige Version unserer Buck-Regler-Platinen misst 1 Zoll x 1 Zoll und ist so konfiguriert, dass sie eine geregelte Ausgangsspannung von 1,8V bereitstellt, die über einen Enable (EN) Pin gesteuert wird. Um überschüssige Wärme abzuleiten, ist eine Kupferfläche von 0,6 Zoll x 0,5 Zoll vorgesehen, um einen Kühlkörper an der Unterseite der Platine zu befestigen. Als vollwertiges Buck-Regler-Breakout stehen zusätzliche Optionen für den Anschluss von Eingangs- und Ausgangsleistung zur Verfügung. Es gibt eine vormontierte Schraubklemme für eine nicht permanente Verbindung, die Möglichkeit, einen Barrel-Jack für eine externe Stromversorgung zu löten, und fünf PTH-Pins für eine dauerhaftere Installation. Unsere vollwertigen Buck-Regler sind ausserdem mit einer roten Leistungsanzeige-LED ausgestattet, die leuchtet, wenn die Stromausgabe aktiviert ist. Diese Platine hat vier Montageschraublöcher, die mit 4-40 Hardware kompatibel sind.

Eigenschaften:

• Buck-Platine:
• 1 Zoll x 1 Zoll PCB-Layout
• Drei Optionen für die Stromversorgungsein-/-ausgänge:
• Vormontierte 4-polige Schraubklemme
• Fünf PTH-Pins mit 0,1 Zoll Abstand
• Vier beschichtete Steckplätze für einen DC-Barrel-Jack (nur Eingang)
• Stromanschlüsse:
• VIN - Stromversorgung (3,9V bis 5,5V)
• GND - Gemeinsame Masse
• VOUT - Stromausgang (geregelt 1,8V)
• EN - Aktivieren (hochziehen, um die Stromausgabe zu aktivieren)
• Rote Leistungs-LED-Anzeige
• 0,5 Zoll x 0,6 Zoll beschichtete Kupferfläche (für Kühlkörper)

AP3429A:

• VIN: 2,7V bis 5,5V
• VOUT: 0,6V bis VIN
• 2A kontinuierlicher Ausgangsstrom
• 90µA Ruhestrom ohne Last
• 1MHz Schaltfrequenz
• Schutzschaltungen:
• Unterspannungsschutz (UVLO)
• Eingangsüberspannungsschutz
• Überstromschutz
• Zyklus-zu-Zyklus-Spitzenstrombegrenzung
• Thermische Abschaltung (160°C/320°F).
