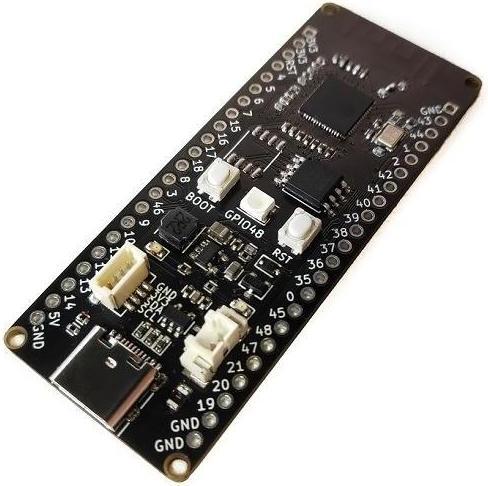

Sinovoip BPI-LEAF-S3 - Mikrocontroller mit ESP32-S3-Design für STEAM-Ausbildung und IoT-Design

Der Banana Pi Leaf ist ein stromsparender Mikrocontroller, der für das Internet der Dinge, Maker und STEAM-Ausbildung entwickelt wurde. Der integrierte ESP32-S3-Chip des Leaf-S3 wird von einem Xtensa® 32-Bit LX7 Dual-Core-Prozessor mit einer Hauptfrequenz von bis zu 240 MHz angetrieben. Er unterstützt die drahtlose 2,4-GHz-Wi-Fi- und Bluetooth® LE-Dual-Mode-Kommunikation. Das Peripheriegerät ist kompatibel mit dem Low-Power-Hardware-Design, und der Stromverbrauch beträgt nur 10 uA im Tiefschlafmodus.

Der Hauptcontroller unterstützt zwei Stromversorgungsmodi: USB und externe 3,7-V-Lithium-Batterie, die die Funktion der automatischen Stromumschaltung bei dualer Stromversorgung realisieren kann, und unterstützt den USB-Lademodus. Die kleine Grösse, die bequeme Schnittstelle und die einfache Bedienung ermöglichen eine direkte Anwendung auf Low-Power-IoT-Projekte. Was die Programmierung betrifft, so unterstützt das Leaf-S3 Motherboard ESP-IDF, Arduino, Micropython und andere Methoden zur Programmierung und Entwicklung. Alle E/A-Pins, die dem Chip entsprechen, sind auf der Leaf-S3-Hauptplatine gekennzeichnet, was die Schwelle für die Verwendung senkt.

SoC: ESP32-S3, Xtensa® Dual-Core 32-Bit LX7 Mikroprozessor
Taktfrequenz: 240 MHz max
Umgebungstemperatur: -40°C bis +85°C
Interner ROM: 384 KB
Interner SRAM: 320 KB
Externes Flash-ROM: 8 MB
Externer PSRAM: 2 MB
WiFi: IEEE 802.11 b/g/n, 2.4 GHz, 150 Mbps
Bluetooth: Bluetooth 5, Bluetooth Mesh
GPIO: BPI-Leaf-S3 hat 36 verfügbare GPIOs
ADC: 2x 12-Bit SAR ADCs, bis zu 20 Kanäle
Berührungssensor: 14
SPI: 4
I2C: 2
I2S: 2
LCD: 1x LCD-Schnittstelle (8-Bit bis 16-Bit parallel RGB, I8080 und MOTO6800)
Kamera: 1x DVP 8-Bit bis 16-Bit Kamera-Schnittstelle
UART: 3
PWM: 8 Kanäle 14 Bit
MCPWM: 2
USB: 1x Full-Speed-USB-OTG, Female Typ-C-Buchse
USB serieller/JTAG-Controller: 1, CDC-ACM, JTAG
Temperatursensor: 1, Bereich von -20°C bis 110°C
SD/MMC: 1x SDIO Host Controller mit 2 Steckplätzen, SD 3.0.
