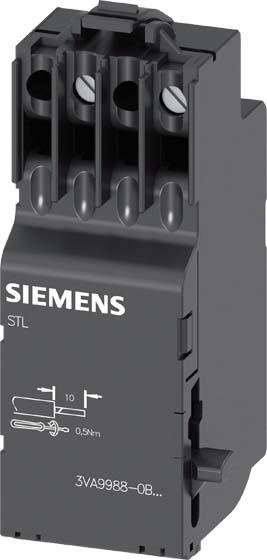

Siemens Shunt trip left 24V AC/12-30V DC

Zubehör-Variante: Nebenschlussauslöser links
Bereich: Sentron
Betriebsspannung: 24 V ac, 12 → 30 V dc

Hilfskontakt und Unterspannungsauslöser für 3VA, Siemens. Die Hilfs- und Alarmschalter für 3VA-Überlastschalter mit vergossenem Gehäuse können in allen Grössen aller Leistungsschalter bis zu 630 A installiert werden. Alle Hilfs- und Alarmschalter sind als Umschaltkontakte konzipiert und bieten daher eine hohe Flexibilität für Planung und Installation. Hilfsschalter signalisieren die Position der Hauptkontakte der Leistungsschalter mit vergossenem Gehäuse. Auslösungsalarmschalter signalisieren jede Auslösung eines Schutzschalters, unabhängig von der Ursache für die Auslösung. Elektrische Alarmschalter werden betätigt, sobald die Hauptkontakte des Leistungsschalters mit vergossenem Gehäuse sich öffnen, wenn der Trennschalter durch die ETU ausgelöst wird. Kurzschlussalarmschalter signalisieren Auslösungen nur dann, wenn sie von einem Kurzschluss eingeleitet wurden. Unterspannungsfreigaben lösen den Leistungsschalter mit vergossenem Gehäuse aus, falls die Nennspannung ausfällt oder auf 70-35 % des normalen Werts abfällt (in Übereinstimmung mit dem einschlägigen Standard). Die Einheiten sind mit Nennspannungen im folgenden Bereich erhältlich: 230 V ac, 24 V dc. Nebenschlussauslöser vom Typ STL können im linken Zubehörfach als Alternative zu einer Unterspannungsauslösung eingebaut werden. Die Einheiten sind mit fünf Nennspannungen im folgenden Bereich erhältlich: 230 V ac, 24 V ac/dc.
