Schneider Electric Ventilüberwachung

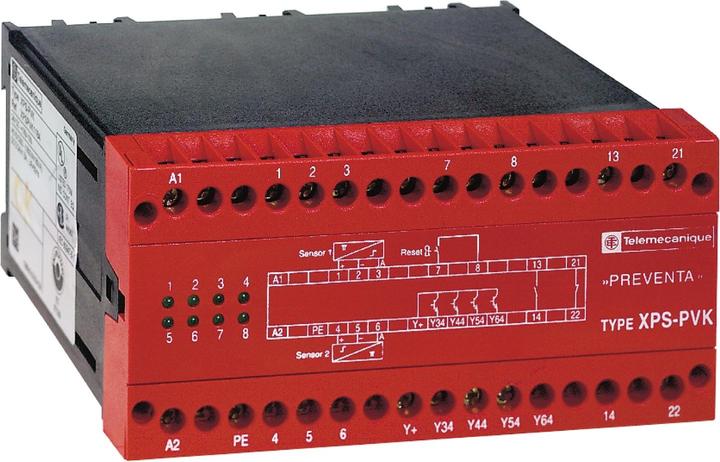

Schneider Electric Ventilüberwachung XPSPVK3784
Hersteller: Schneider Electric
Bezeichnung: Ventilüberwachung 230VAC
Typ: XPSPVK3784
Version: Basiseinheit

Geeignet zur Überwachung von Positionsschaltern: Nein
Geeignet zur Überwachung von E-STOP-Schaltungen: Nein
Geeignet zur Überwachung von Ventilen: Ja
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: Nein
Geeignet zur Überwachung von taktilen Sensoren: Nein
Geeignet zur Überwachung von Magnetschaltern: Nein
Geeignet zur Überwachung von Näherungsschaltern: Nein

Elektrische Anschlussversion: Schraubanschluss
Montageschieneninstallation möglich: Ja
Nennsteuerversorgungsspannung Us bei AC 50 Hz: 230 V
Nennsteuerversorgungsspannung Us bei AC 60 Hz: 230 V
Spannungsart zur Betätigung: AC/DC
Mit abnehmbaren Klemmen: Nein
Auswertung der Eingänge: Einzelkanal oder Einzel- und Doppelkanal
Mit Starteingang: Nein
Mit Störungsunterdrückungsfunktion: Nein
Mit Rückführschleife: Nein
Freigabeverzögerung: 0..0,04 s
Anzahl der Ausgänge, sicherheitsrelevant, nicht verzögert, kontaktbasiert: 2
Anzahl der Ausgänge, Signalfunktion, nicht verzögert, kontaktbasiert: 4
Sicherheitstyp gemäss IEC 61496-1: 1
Stoppkategorie gemäss IEC 60204: Andere
Leistungsstufe gemäss EN ISO 13849-1: Stufe e
SIL gemäss IEC 61508: 3
Mit Zulassung für BG BIA: Nein
Mit Zulassung gemäss UL: Ja

Breite: 152 mm
Höhe: 73 mm
Tiefe: 118 mm
Mit TÜV-Zulassung: Ja

Die Schneider Electric Ventilüberwachung XPSPVK3784 ist ein Sicherheitsmodul zur dynamischen Überwachung von Sicherheitshydraulikventilen an mechanischen Pressen, bei denen die Kupplungs- und Bremssteuerungen dynamisch überwacht werden müssen. Die Kupplungs-/Bremssteuerung wird in der Regel durch ein doppelt wirkendes Magnetventil aktiviert, das die Funktion von zwei separaten Ventilen in einem Gehäuse bereitstellt. Dieses Sicherheitsmodul überprüft die ordnungsgemässe Funktion des Sicherheitsventils an drei Punkten im Hubzyklus: oberer Totpunkt, Übernahmepunkt und Endlage. Die Versorgungsspannung beträgt 230 VAC.
