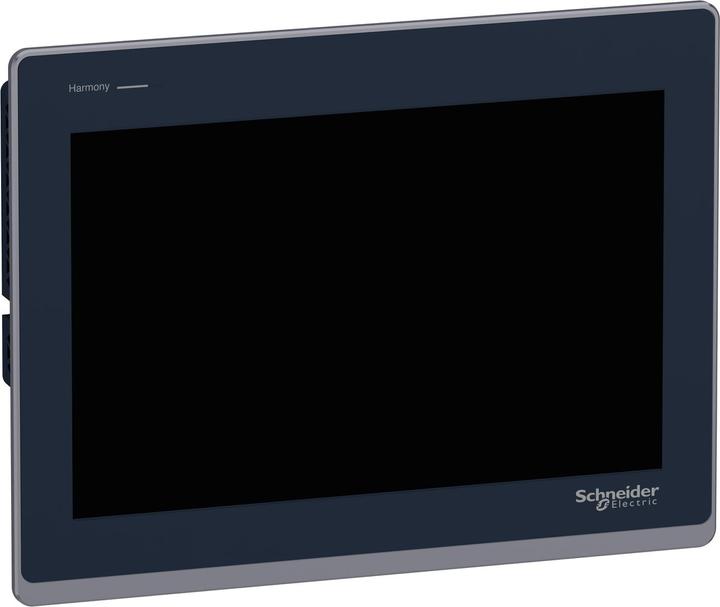

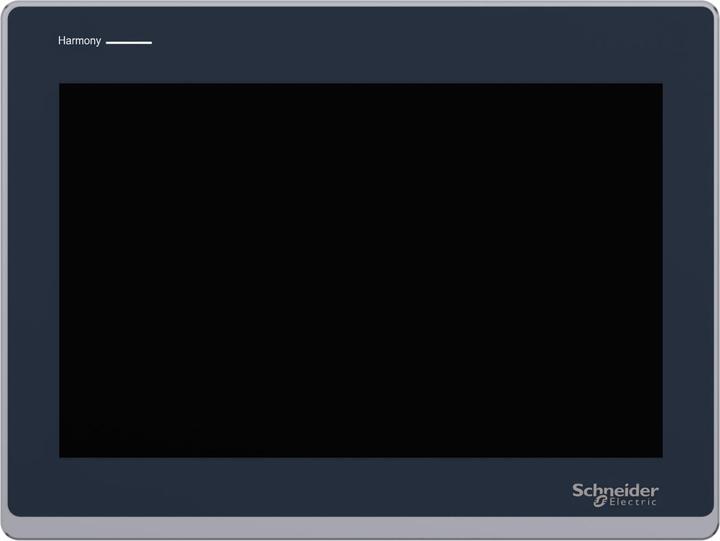

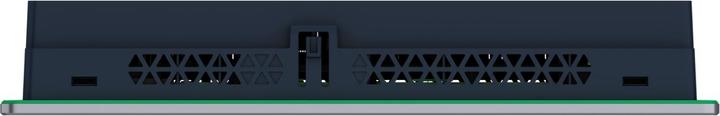

Schneider Electric HMISTW6600 Magelis STW6 Basic Panel

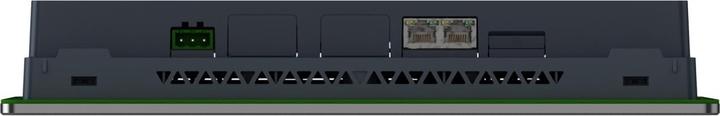

Das Basic Web-Panel STW6 ist ein webbrowser-basiertes Standard Touch-Panel aus der Schneider Electric Harmony ST6-Reihe. Diese Produktreihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen ein schnelles und einfaches Setup sowie der flexible und vielfältige Einsatz im Mittelpunkt. Das resistive Single-Touch Display in 12 Zoll Wide Screen mit 16 Millionen Farben und einer Auflösung von 1280x800 Pixel dient der Visualisierung, Bedienung und Statusanzeige Ihrer Anwendungen. Das Web Panel dient der Anzeige von Web-Servern und Webvisualisierungen. Die Bedienoberfläche auf dem HMI basiert auf der CoDeSys Webvisualisierung. Durch die vielfältigen Schnittstellen (2 x Ethernet (Switch-Funktion für Daisy Chain), 1 x USB Typ A) ist eine optimale Konnektivität gewährleistet. Die äusseren Abmessungen des Displays betragen 313 mm (Breite) x 235 mm (Höhe) x 50 mm (Tiefe) bei einem Panel Cut-out von 295 mm x 217 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemässer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, China RoHS, REACH, KC, EN (61000-6-4/61000-6-2/61131-2), UL 61010-2-201 und CSA C22.2 No 61010-2-201.
