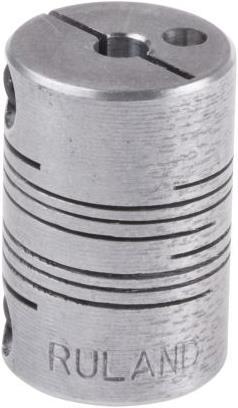

Ruland Kupplung flexibel 3x3mm

Aussendurchmesser: 12,7 mm
Länge: 19,1 mm
Nennmoment: 0,92 Nm
Torsionssteifigkeit: 6,66°/Nm
Winkelabweichung: 3
Parallele Verschiebung: 0,203 mm
Axiale Verschiebung: 0,127 mm

Dieses Kupplungselement verfügt über eine Klemm-Montage und besteht aus Aluminium. Es ist geeignet für höhere Geschwindigkeiten, grössere Fehlstellungen und benötigt weniger Schmierung als bei anderen Kupplungen üblich. Jede Kupplung wird als ein einzelnes Stück gefertigt, wodurch mechanische Verbindungen und potenzielle Fehlerquellen eliminiert werden.

Es sind zwei Montagetypen verfügbar: Typische Anwendungen umfassen Encoder, Schrittmotoren, Robotik, Instrumentierung, Servosysteme, Pumpen, Ventile und Lüfter. Die Version mit Setzschraube ist mit einer Setzschraube pro Welle sicher befestigt, die 120° voneinander entfernt positioniert ist. Die Version mit Klemmverschluss verwendet eine Innensechskantschraube pro Welle.

Diese spielarmen Kupplungen sind für konstante Geschwindigkeiten und hohe Drehmomente ausgelegt und verfügen über ein torsionssteifes, einteiliges Design, das nicht temperaturempfindlich ist. Sie sind sowohl für hohe als auch für niedrige Geschwindigkeiten geeignet und können eine Richtungsumkehr der Drehung aufnehmen. Eine Schmierung ist nicht erforderlich, und bis zu 3° axiale Fehlstellung sind zulässig.
