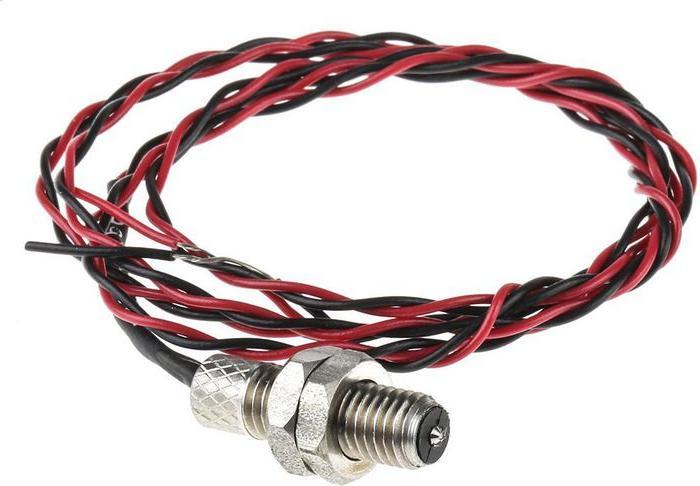

Rs Pro Magnetischer Aufnehmer

Gehäuseausführung: zylinderförmig
Ausgangstyp: analog
Erfassungsbereich: 2,5 mm
Anschlusstyp: drahtanschluss
Gewindegrösse: 1/4-28 UNF-2A
Versorgungsspannung: 10 V
Gehäusematerial: Edelstahl
Abmessungen: Ø 6,35 x 22 mm

Die robuste Ausführung verfügt über einen MS3101A 10SL 2P-Steckverbinder. Magnetischer Messwertgeber, analog. Diese Messumformer mit Analogausgang sind in drei Grössen erhältlich: 1/4 Zoll (Standard), 3/8 Zoll (Hochgeschwindigkeitsbetrieb) und 5/8 Zoll (robuste Ausführung). Sie bieten eine preiswerte Lösung, wo immer eine einfache alternierende Signalform, die zur Bewegung nach dem Polteil passt, erforderlich ist. Es handelt sich um passive Geräte, die keine externe Stromversorgung benötigen. Sie geben eine Ausgangsspannung als Reaktion auf Veränderungen in ihrem selbstinduzierten Magnetfeld ab, verursacht durch die Nähe zu beweglichen eisenhaltigen Metallteilen. Sie sind zur Sicherstellung der Robustheit mit Stahl verkleidet und werden mit zwei Befestigungsmuttern geliefert. Die Ausgangsspannung gilt für eine Last von 100 kΩ mit einem 0,005-Zoll-Luftspalt bei 20-kHz-Betrieb. Dies kommt der Aufnahme ziemlich nahe, die sich 0,13 mm von einem Zahnrad mit Durchmesser 38 mm entfernt befindet, das 30 Zähne besitzt und sich mit 13000 U/min dreht. Die Leistungswerte unterscheiden sich, wenn andere Bedingungen vorliegen und sind dabei abhängig von der Zusammensetzung der Zähne des Zahnrades. Unter ungewöhnlichen Bedingungen sollten sie experimentell bestimmt werden, wobei nachfolgende Punkte zu beachten sind: Verwenden Sie die Aufnahme mit einer hochohmigen Last und positionieren Sie die Aufnahme so nah wie möglich unter Berücksichtigung der Sicherheit an den beweglichen Teilen. Ein Spiel bis zu 2,5 mm ist völlig normal. In einem Getriebesystem verwenden Sie die Aufnahme mit dem Zahnrad für den höchsten Gang.
