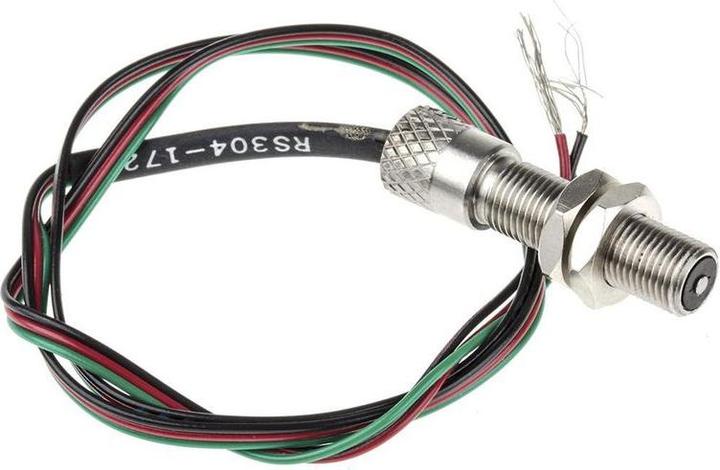

RS PRO Magnetischer Aufnehmer

Gehäuseausführung: Zylinderförmig
Ausgangstyp: Digital
Erfassungsbereich: 2,5 mm
Anschlusstyp: Drahtanschluss
Gewindegrösse: 1/4-40 UNS-2A
Versorgungsspannung: 5 bis 15 V dc
Gehäusematerial: Edelstahl
Länge: 28,6 mm

Nicht mit Verpolschutz ausgestattet. Jede vorübergehende Umkehrung der Versorgungsspannung zerstört das Gerät. Digitaler magnetischer Messwertgeber. Eine "aktive" Version des Standardtyps, jedoch einschliesslich eines IC, um einen Digitalausgang bereitzustellen, der kompatibel mit den meisten Logiksystemen ist. Erfordert eine Umfangsgeschwindigkeit von mehr als 250 mm pro Sekunde für den Betrieb. Anstiegs- und Abfallzeiten sowie Amplitude der Ausgangsimpulsbreite sind unabhängig von den Eigenschaften und der Geschwindigkeit der Unterbrechung. Ausgangskenndaten: Mit keiner sich vor das Polteil bewegenden Unterbrechung liegt die Ausgangsspannung unter 0,15 V. Für jede das Polteil passierende Unterbrechung wird ein positiver Impuls erzeugt. Zur Berechnung der Ausgangsimpulsamplitude für verschiedene Lasten kann folgende Beziehung verwendet werden: V_O = V_S x R_L / (R_L + 5000), wobei V_O die Amplitude des Ausgangsimpulses (Volt), V_S die Versorgungsspannung (Volt, DC) und R_L die Lastimpedanz (Ohm) ist. 5000 ist die ungefähre Ausgangsimpedanz (Ohm).
