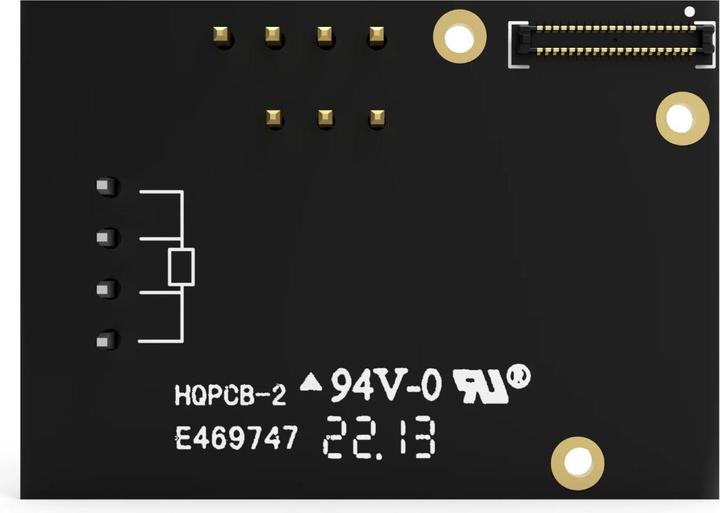

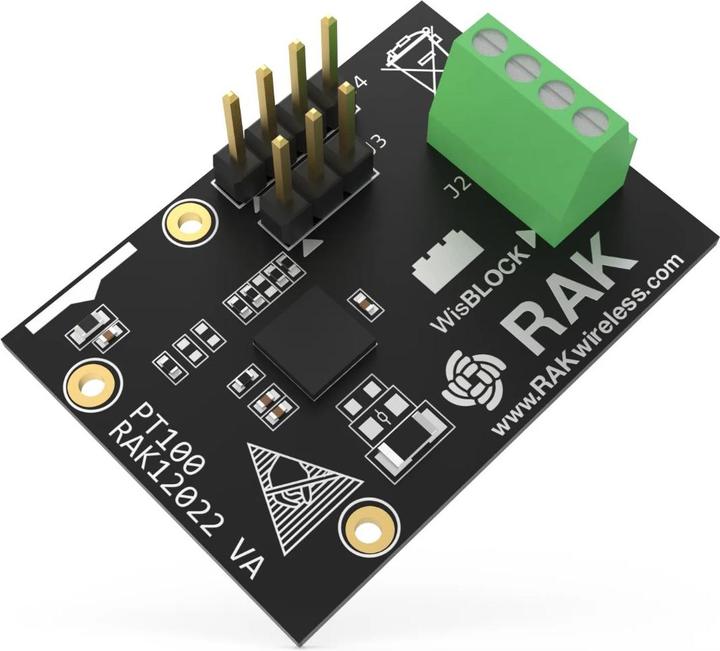

RAK Wireless WisBlock RAK12022 MAX31865 PT100 Temperatur Sensor IO Modul

Das RAK12022 ist ein PT100-Sensor-IO-Modul, das für PT100 Temperatursensoren optimiert ist und den MAX31965 Digital-Wandler verwendet. Es unterstützt 2-Draht-, 3-Draht- und 4-Draht-PT100-Sensoren und bietet eine SPI-Schnittstelle. Das Modul erweitert die WisBlock-Temperatursensorserie um eine industrielle Temperatursensoroption.
Das WisBlock Ökosystem von RAK Wireless bietet kompakte und Modulare Lösungen, um eigene IoT-LoRaWAN Nodes zu erstellen. Auf einem WisBlock Base Board können verschiedenste CPU, Sensor, und IO Erweiterungsmodule montiert werden. Anders als bei herkömmlichen Steckverbindungen werden die Module mit Schrauben auf dem Base Board fixiert. Dies schafft eine sichere und zuverlässige Befestigung mit Industriequalität. Dank der Modularen und kompakten Bauart eignet sich WisBlock besonders für Anwendungen im Prototypenbau des Professionellen oder Hobby Bereichs.

Hinweis: Das Modul wird über den 40-Pin-IO-Slot an ein RAK BaseBoard angeschlossen.

Empfohlenes Zubehör:
WisBlock RAK5005-O Base Board
WisBlock RAK19007 Base Board 2nd Gen
WisBlock Base Board RAK19010 mit Powerslot
WisBlock Dual IO Base Board RAK19011 mit Powerslot

Eigenschaften:
Vollständig differentielle VREF-Eingänge

Technische Details:
Hersteller: RAK Wireless
Hersteller-SKU: 110192
WisBlock Einbaustecker: WisBlock IO
Modell: RAK12022
Mikrochips: 1x MCP2518FD, 1x ATA6563
Sensoranschlüsse: 1x 2-Draht, 1x 3-Draht, 1x 4-Draht
Schnittstelle: SPI-kompatible Schnittstelle
Nominale Temperaturauflösung: 15-Bit, 0,03125 NC (variiert aufgrund der RTD-Nichtlinearität)
RTD-Chip: MAX31865
Gesamtgenauigkeit: max. 0,5 NC (0,05% des Skalenendwerts) unter allen Betriebsbedingungen
maximale Wandlungszeit: 21ms
Spannungsversorgung: 3.3V
Betriebstemperatur: -40~85°C
Abmessungen: 25 x 35 x 12.3mm
Gewicht: 7.5g

Lieferumfang:
1x WisBlock RAK12022 MAX31865 PT100 Temperatur Sensor IO Modul.
