Produktinformationen

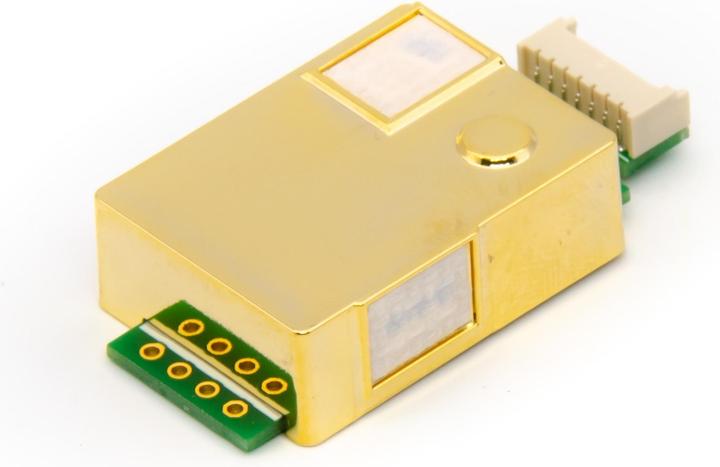

Der genaue MH-Z19B Kohlendioxid CO2 Sensor verfügt über ein NDIR-Messprinzip (Non-Dispersive Infrarot) und ermöglicht somit Kohlendioxidmessungen mit hoher Genauigkeit. Der Sensor misst CO2-Werte über einen grossen Messbereich von 0 ppm bis 5000 ppm mit einer Genauigkeit von ±50 ppm +3 %. Zusammen mit der NDIR-Messtechnik für die CO2-Messung kommt ein Temperatursensor auf dem gleichen Sensormodul zum Einsatz. Der Sensor eignet sich auch perfekt, um eine CO2-Ampel selbst zu bauen. Der Sensor kann über ein UART, PWM oder ein analoges Signal ausgelesen werden. Wir empfehlen, den Sensor über die serielle UART-Schnittstelle auszulesen.
Eigenschaften CO2 Sensor MH-Z19B:
- NDIR-CO2-Sensor-Technologie
- Integrierter Temperatursensor für die Temperaturkompensation
- Bestes Preis-Leistungs-Verhältnis
- Hoher Messbereich von 0 ppm bis 5000 ppm
- Hohe Genauigkeit von ±50 ppm
- Digitale Schnittstelle: UART, PWM oder analog

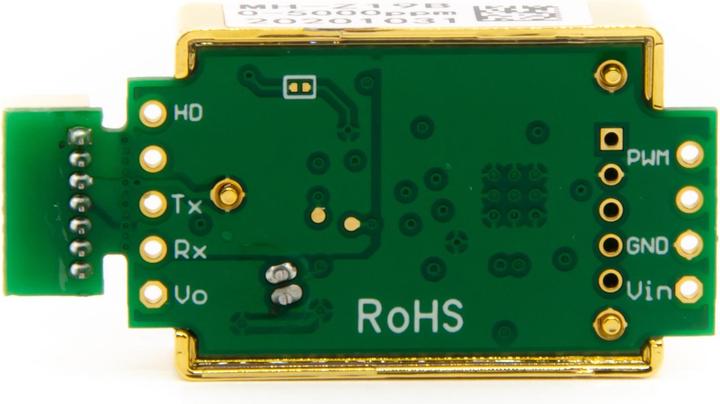

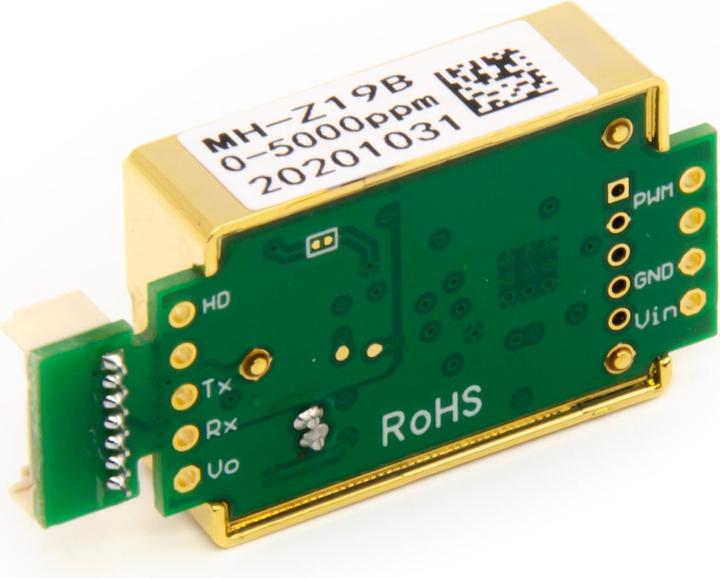

Anschlussbelegung:
- Vin: Speisespannung 4.5 bis 5.5 V
- GND: GND
- Vo: Analogausgang
- PWM: PWM-Ausgangssignal
- HD: HD (zum Kalibrieren, LOW-Pegel für mehr als 7 Sekunden)
- Rx: Dateneingang für UART (RXD)
- Tx: Datenausgang mit UART (TXD)
- Pin 1: Analogausgang Vo
Technische Details:
- Produktmodellnummer: MH-Z19B
- Gasdetektion: Kohlendioxid
- Betriebsspannung: 4.5 bis 5.5 V DC
- Durchschnittsstrom: <60 mA (bei 5 V Stromversorgung)
- Spitzenstrom: 150 mA (bei 5 V Versorgung)
- Schnittstellenpegel: 3.3 V (5 V kompatibel)
- Messbereich: 0 bis 5000 ppm
- Aufwärmzeit: 3 min
- Reaktionszeit: T90 <120 s
- Betriebstemperatur: 0 bis 50 °C
- Luftfeuchtigkeitsbereich: 0 bis 90 % RH (nicht kondensierend)
- Abmessung: 32.5 x 19.5 x 8.5 mm
- Gewicht: 7 g

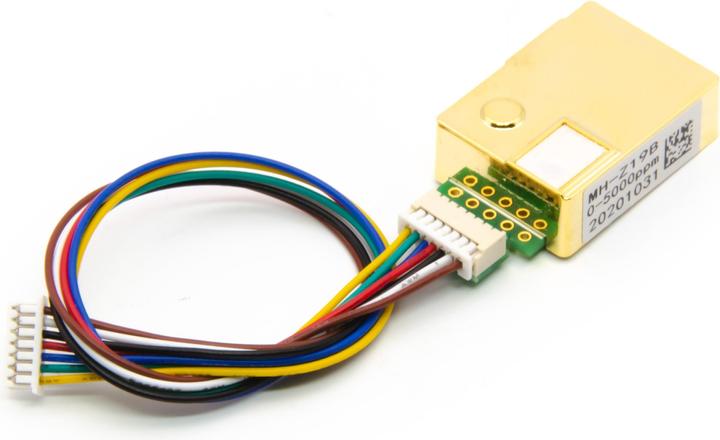

Lieferumfang:
- 1x MH-Z19B NDIR CO2 Sensor
- 1x Anschlusskabel.
