Purecrea 4x18650 Lithium Batterie Shield 5V 3A / 3V 1A

Dieses 1x18650 Batterie Shield eignet sich perfekt, um deinen Raspberry Pi, Arduino, ESP8266 oder ESP32 über einen 18650 Li-ion Akku zu speisen. Auf dem Shield ist auch eine Ladeelektronik verbaut, mit der du die Lithium Akkus über den Micro USB Anschluss nachladen kannst. (Akkus sind nicht im Lieferumfang). Achtung: Beim Einsetzen der 18650 Lithium Batterien die Polarität + und – beachten, ansonsten wird der Ladechip zerstört!

Empfohlenes Zubehör:
18650 Lithium Akku ohne Schutzelektronik

Eigenschaften:
Akkuschutz für Überladung und Tiefentladung
Einfaches Aufladen über Micro USB oder USB Typ-C Anschluss mit bis zu 0,5A
Seitlicher Schalter, um ein- und auszuschalten
3A 5V USB Typ-A Ausgang oder Lötpins (5 Stück 5V Lötpins vorhanden)
1A 3V Ausgang über Lötpins (5 Stück 3V Lötpins vorhanden)
LED-Anzeige 4x rot für Ladezustand

Bedienung:
Nachdem die 18650 Zellen eingesetzt wurden, muss das Shield kurzfristig über den Micro USB oder USB Typ-C mit Strom versorgt werden (erst dann schaltet es sich ein). Durch kurzzeitiges Drücken auf die seitliche Taste (K1) kann der Ladezustand geprüft werden. Zum Ausschalten der 5V und 3V Ausgänge muss die seitliche Taste (K1) mehr als 3 Sekunden gedrückt werden. (neue Version 2x kurz drücken) Zum Einschalten einfach die seitliche Taste (K1) kurzzeitig drücken.

Technische Details:
Anzahl 18650 Akkus: 4
Schutzelektronik: Überladeschutz und Tiefentladeschutz

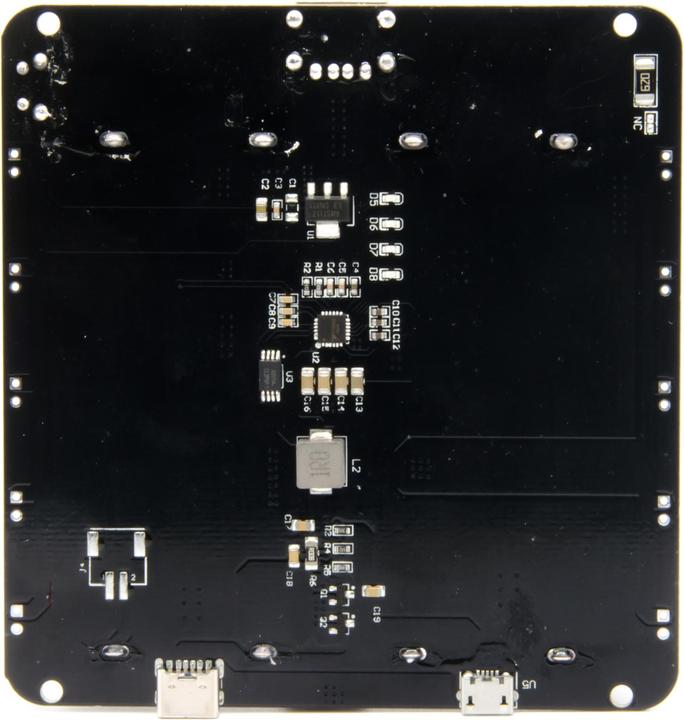

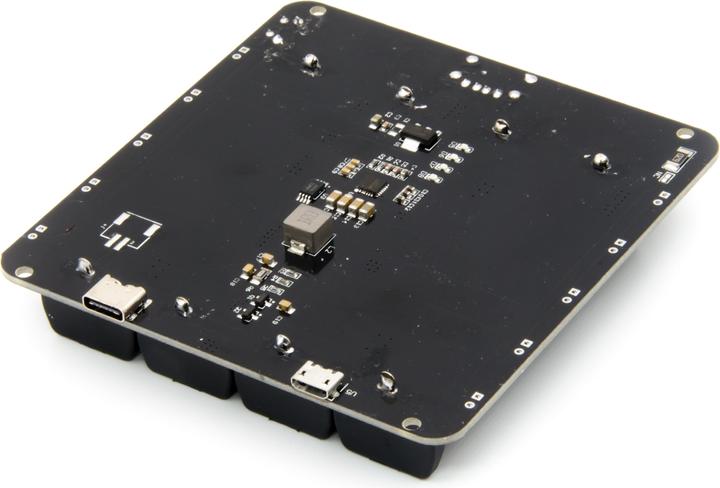

Micro-USB + USB Typ-C Anschluss zum Laden
Maximaler Ausgangsstrom 5V: 3A (kurzzeitig bis 4A geprüft)
Maximaler Ausgangsstrom 3V: 1A
1x 5V 3A USB Buchse Typ-A
5x 5V 3A Anschluss für Lötpins
5x 3V 1A Anschluss für Lötpins
4x Befestigungsloch Durchmesser 3mm
Abmessung: 102 x 96 x 22mm
Gewicht: 67g

Lieferumfang:
4x18650 Lithium Batterie Shield 5V 3A / 3V 1A (Akkus sind nicht im Lieferumfang).
