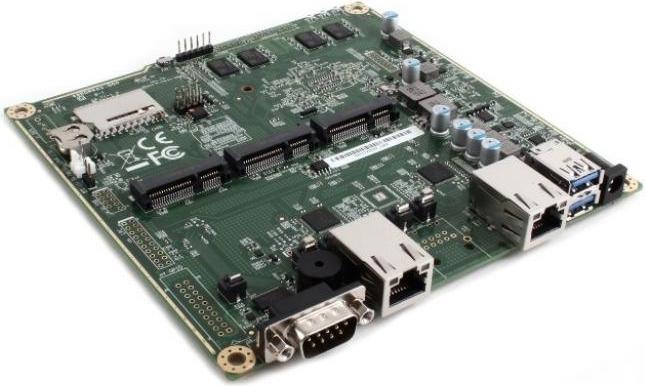

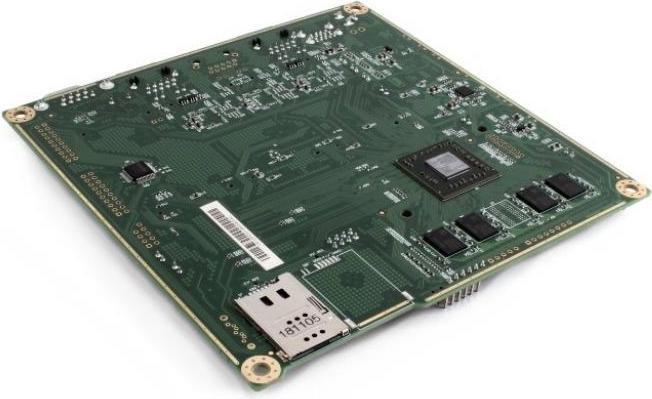

PC Engines APU2E0 - Systemboard, 2x LAN, 2 GB RAM

PC Engines APU2E0 - Systemplatine, 2x LAN, 2 GB RAM

Merkmale:

• 2x i211AT LAN
• AMD GX-412TC CPU
• 2 GB DRAM (reduzierte Platine)

Die PC Engines APU-Platinen sind kompakte Systemplatinen, die für drahtloses Routing und Netzwerksicherheitsanwendungen optimiert sind.

Kompatibel mit:

• Gehäusen: case1d2u, case1d2blku, case1d2redu, case1d2bluu
• AC-Adaptern: ac12veur3, ac12vus2, ac12vuk
• mSATA SSDs: msata16f, msata16g
• SD-Karte: sd4b
• miniPCI-Express-WLAN-Modulen: wle200nx, wle600vx
• Flash-Wiederherstellungsmodul: spi1a

BIOS-Updates:

• Update 03/2017: Verschiedene Fehlerbehebungen, iPXE mit Setup
• Update 3/11/2016: iPXE Payload hinzugefügt (kann im Setup noch nicht deaktiviert werden)
• Update 3/7/2016: SD-Boot-Unterstützung hinzugefügt
• Update 2/11/2016: Einige Leistungslecks behoben
• Update 1/20/2016: miniPCIe IRQ-Zuweisungen korrigiert, wle200nx funktioniert

Update APU2E:

• Fussabdruck des Batteriefachs geändert, um Kontaktprobleme zu vermeiden.
• Widerstand für Signalintegrität für das Steuersignal der Kernspannung hinzugefügt.
• CPU: AMD Embedded G-Serie GX-412TC, 1 GHz Quad-Jaguar-Kern mit 64-Bit- und AES-NI-Unterstützung, 32K Daten + 32K Instruktionscache pro Kern, gemeinsamer 2 MB L2-Cache.
• DRAM: 2 GB DDR3-1333 DRAM.
• Speicher: Boot von m-SATA SSD, SD-Karte (interner SDHCI-Controller) oder externem USB; 1x SATA + Stromanschluss.
• Stromversorgung: 12 V DC, etwa 6 bis 12 W je nach CPU-Last; Stecker = 2,5 mm, Mitte positiv.
• Konnektivität: 2x Gigabit-Ethernet-Kanäle (Intel i211AT).
• I/O: DB9 serielle Schnittstelle, 2x USB 3.0 extern + 2x USB 2.0 intern, drei Frontplatten-LEDs, Druckknopf.
• Erweiterung: 2x miniPCI Express (eine mit SIM-Sockel), LPC-Bus, GPIO-Anschluss, I2C-Bus, COM2 (3,3 V RXD/TXD).
• Platinenmass: 6 x 6" (152,4 x 152,4 mm) - gleich wie APU1D, ALIX2D13 und WRAP1E.
• Firmware: Coreboot.
• Kühlung: Leitende Kühlung vom CPU zur Gehäuse unter Verwendung eines 3 mm Aluminium-Wärmeverteilers (im Lieferumfang enthalten).
