Niedax Hängestiel HU 5050/800

Niedax Hängestiel HU 5050/800

Hersteller: Niedax
Bezeichnung: Hängestiel
Typ: HU 5050/800
Länge: 805 mm
Profilbreite: 50 mm
Profilhöhe: 50 mm
Ausführung: U-Profil
Tragfähigkeit: 4 kN
Geeignet für Funktionserhalt: ja
Werkstoff: Stahl
Rostfreier Stahl, gebeizt: nein
Werkstoffgüte: sonstige
Oberflächenschutz: feuerverzinkt
Einsatztemperatur: -20 bis 120 °C
Gewicht: 2,38865 kg

Weitere Details:

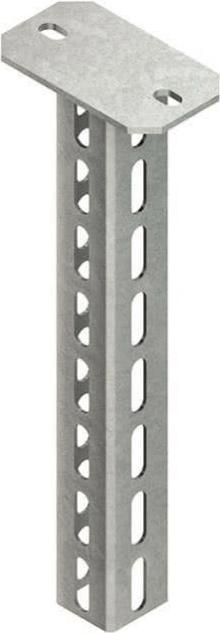

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweisster Kopfplatte, System HU 5050, für Ausleger zur ein-, zwei- und dreiseitigen Verlegung. Um die Verformung des Hängestielprofils bei der Montage von Auslegern zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 F mit Sechskantschraube zu berücksichtigen. Bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von 50 mm (Auslegerunterkante bis Hängestielende) oberhalb des Hängestielendes montiert werden.

Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert!

Für Ausleger: KTAL, KTAM, KTA, KTAS 100 - 400 (Funktionserhalt/KFO), KTA 100 - 600 (Funktionserhalt/MLAR)

Abmessungen (ca. Masse):
Kopfplatte L x B x t: 140 x 80 x 5 mm
Befestigungslochung: 13 x 20 mm
Mittiger Abstand: 100 mm
U-Profil: 50 x 50 x 50 mm
Materialstärke t: 2,5 mm
Dreiseitige Profillochung, einreihig: 12 x 30 mm
Mittiger Abstand: 50 mm
Gesamtlänge L: 805 mm
Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
EAN: 4013339858842.
