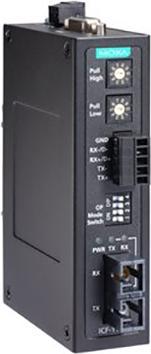

Moxa ICF-1150I-S-SC-T

Die ICF-1150 Serial-zu-Faser-Konverter übertragen RS-232/RS-422/RS-485-Signale auf Glasfaserverbindungen, um die Übertragungsdistanz zu erhöhen. Wenn ein ICF-1150-Gerät Daten von einem seriellen Port empfängt, überträgt es die Daten über die Glasfaserports. Diese Produkte unterstützen sowohl Single-Mode- als auch Multi-Mode-Glasfasern für unterschiedliche Übertragungsdistanzen, und Modelle mit Isolationsschutz sind erhältlich, um die Störfestigkeit zu erhöhen. Die ICF-1150-Produkte bieten eine bidirektionale Kommunikation und einen Drehschalter zur Einstellung des Pull-Up/Pull-Down-Widerstands für die Installation vor Ort.

Die ICF-1150-Serie unterstützt zwei serielle Ports mit einem DB9-Anschluss für die RS-232-Kommunikation und einen abnehmbaren Anschlussblock für die RS-422- oder RS-485-Kommunikation. Die drei Ports (zwei serielle Ports und ein Glasfaserport) sind vollständig unabhängig voneinander. Wenn ein ICF-1150-Konverter Daten von einem der Ports empfängt, sendet er die Daten über die beiden anderen Ports. Zum Beispiel, wenn der ICF-1150-Konverter einen Befehl vom entfernten Master über den Glasfaserport erhält, wandelt er das Signal um und sendet den Befehl gleichzeitig über die RS-232- und RS-422/485-Ports. Wenn der Benutzer ein System überwacht, das in einem RS-485-Netzwerk läuft, ist kein zusätzlicher RS-232-zu-RS-485-Konverter erforderlich, um den seriellen Port des Laptops mit dem RS-485-Bus zu verbinden.

Die RS-485-Schnittstelle unterstützt Multidrop- oder Daisy-Chain-Verbindungen, die Systemingenieure verwenden, um serielle Geräte wie Zähler, RTUs und Leser mit demselben Bus zu verbinden. Da die Anzahl der seriellen Geräte am selben Bus die Impedanz der Datenleitung erhöht, ermöglicht der ICF-1150 dem Benutzer, den Pull-Up/Pull-Down-Widerstand einzustellen. Der Schalter kann auf den entsprechenden Wert eingestellt werden, ohne den ICF-1150 von der DIN-Schiene zu entfernen.
