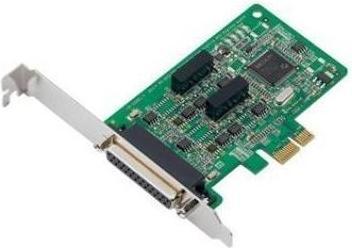

Moxa CP-132EL-I-DB9M - Serielle PCI Express x1-Karte mit 2 RS-422485-Anschlüssen und optischer Isolierung

Serielle PCI Express x1-Karte mit 2 RS-422/485-Anschlüssen und optischer Isolierung (einschließlich DB9-Steckerkabel)

Serielle Schnittstelle

Comm. Controller: 16C550C kompatibel
Bus: PCI Express 1.0
Stecker: DB25-Buchse
FIFO: 128 Bytes
Max. Anzahl der Boards pro PC: 8
Anzahl der Ports: 2
Serielle Standards: RS-422, RS-485
Baudrate: 50 bps bis 921,6 kbps (unterstützt nicht standardisierte Baudraten)
Datenbits: 5, 6, 7, 8
Stoppbits: 1, 1.5, 2
Parität: Keine, Gerade, Ungerade, Leerzeichen, Mark
Flusskontrolle: Keine, XON/XOFF
Isolierung: 2 kV

Serielle Signale

RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: Data+, Data-, GND

Serielle Softwarefunktionen

Windows-Treiber: DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Linux-Treiber: Linux Kernel 2.4.x, Linux Kernel 2.6.x, Linux Kernel 3.x, Linux Kernel 4.x, Linux Kernel 5.x
UNIX-Treiber: Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6, QNX 6

Leistungsparameter

Eingangsstrom: 636 mA @ 3,3 VDC

Physikalische Eigenschaften

Abmessungen: 67,21 x 103,97 mm (2,65 x 4,16 in)

LED-Schnittstelle

LED-Anzeigen: Integrierte Tx- und Rx-LEDs für jeden Anschluss

Umgebungsgrenzwerte

Betriebstemperatur: 0 bis 55°C (32 bis 131°F)
Lagertemperatur (inklusive Verpackung): -20 bis 85°C (-4 bis 185°F)
Relative Luftfeuchtigkeit der Umgebung: 5 bis 95% (nicht kondensierend)

Normen und Zertifizierungen

EMC: EN 55032/35
EMI: CISPR 32, FCC Teil 15B Klasse B
EMS:
IEC 61000-4-2 ESD: Kontakt: 4 kV; Luft: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Leistung: 1 kV; Signal: 0,5 kV
IEC 61000-4-5 Surge: Leistung: 2 kV
IEC 61000-4-6 CS: 150 kHz bis 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF

Erklärung

Grünes Produkt: RoHS, CRoHS, WEEE

MTBF

Zeit: 1.681.099 Stunden
Normen: Telcordia (Bellcore) Norm TR/SR.
