Metz Connect CPW-E12. Produktfarbe: Schwarz, Weiss. AC Eingangsspannung: 230

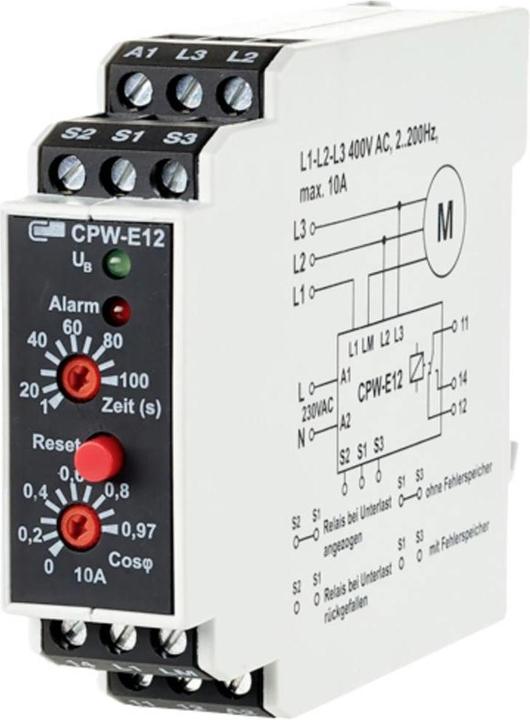

Metz Connect Überwachungsrelais CPW-E12 230AC1W 10A

Hersteller: Metz Connect
Bezeichnung: Überwachungsrelais
Typ: CPW-E12 230AC1W 10A
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: nein
Spannungsart der Versorgungsspannung: AC
Versorgungsspannung bei AC 50 Hz: 230 V
Anzahl der Kontakte als Wechsler: 1
Spannungsart der Betriebsspannung: AC
Breite: 22,5 mm
Höhe: 75 mm
Tiefe: 95 mm

Weitere Details:
Der cosPhi-Wächter wird zur Erkennung einer Unterlast verwendet. Der Ansprechwert und die Ansprechzeit sind einstellbar. Er ist auch in Verbindung mit einem Frequenzumrichter einsetzbar (Frequenz 2 bis 200 Hz). Die Überwachung erfolgt durch die Erkennung der Phasenverschiebung zwischen Strom und Spannung. Dieser Phasenwinkel verschiebt sich mit der Belastung eines Motors.

Einstellungen der Funktionen über Brücken S1 - S2 - S3:

• S1 - S2 offen = bei Unterlast Relais rückgefallen
• S1 - S2 gebrückt = bei Unterlast Relais angezogen
• S1 - S3 offen = mit Fehlerspeicher
• S1 - S3 gebrückt = ohne Fehlerspeicher

Über einen Schliesser auf S1 - S3 kann das Modul fernentriegelt werden. Beim Fehlerspeicher (keine Brücke über S1-S3) bleibt die Fehlermeldung bis zur Quittierung oder bis zur Unterbrechung der Versorgungsspannung bestehen.
EAN: 4250184121039.
