Lenovo 4XH7A08791

M.2 ist ein Formfaktor für Solid-State-Laufwerke (SSD), der hauptsächlich als Bootlösung für Betriebssysteme verwendet wird. Lenovo ThinkSystem-Server unterstützen M.2-Laufwerke entweder durch die Hinzufügung eines unterstützten M.2-Adapters oder direkt auf der Hauptplatine.

Beim ThinkSystem SR150, SR250 und ST250 wird ein einzelnes M.2-Laufwerk direkt auf der Hauptplatine installiert.

Auf allen anderen unterstützten ThinkSystem-Servern werden die M.2-Laufwerke in einen M.2-Adapter installiert, der wiederum in einen speziellen Slot auf der Hauptplatine des Servers eingesetzt wird. Bei zwei konfigurierten M.2-Laufwerken werden diese standardmässig als RAID-1-gespiegeltes Paar zur Redundanz konfiguriert.

• Einzelner M.2-Adapter, der ein M.2-Laufwerk unterstützt; erhältlich als ThinkSystem M.2 Enablement Kit
• Doppelter M.2-Adapter, der ein oder zwei M.2-Laufwerke unterstützt; erhältlich als ThinkSystem M.2 mit Mirroring Enablement Kit

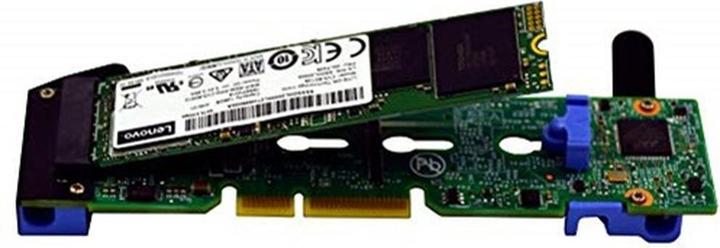

Ein doppelter M.2-Adapter mit einem teilweise eingesetzten 128GB M.2-Laufwerk ist in der folgenden Abbildung dargestellt. Das zweite M.2-Laufwerk ist auf der anderen Seite des Adapters installiert.
