Jumo Temperaturbegrenzer

Jumo Temperaturbegrenzer 7011708-0153-1001-23

Hersteller: Jumo
Bezeichnung: Temperaturbegrenzer TW/TB 08
Typ: 7011708-0153-1001-23
Geeignet als Monitor: Ja
Geeignet als 2-Punkt-Regler: Nein
Geeignet als Begrenzer: Ja
Max. Betriebstemperatur: 55 °C
Betriebstemperatur: 55 °C
Einstellbare Einschalt-Temperatur: -200 bis 850 °C
Einstellbare Ausschalt-Temperatur: -200 bis 850 °C
Temperatur-Schalt-Differential: 0 °C
Geräteausführung: Einbaugerät
Medium-Temperatur: 0 °C
Sensor-Ausführung: PTC
Nennsteuerversorgungsspannung Us bei AC 50 Hz: 110 bis 240 V
Nennsteuerversorgungsspannung Us bei AC 60 Hz: 0 V
Nennsteuerversorgungsspannung Us bei DC: 0 V
Nennbetriebsstrom Ie bei AC-1, 400 V: 0 A
Anzahl der Kontakte als Wechselschalter: 1
Art des elektrischen Anschlusses: Schraubanschluss
Schutzklasse (IP): IP65
Elektronische Ausführung: Ja
Explosionsgeschützt: Nein

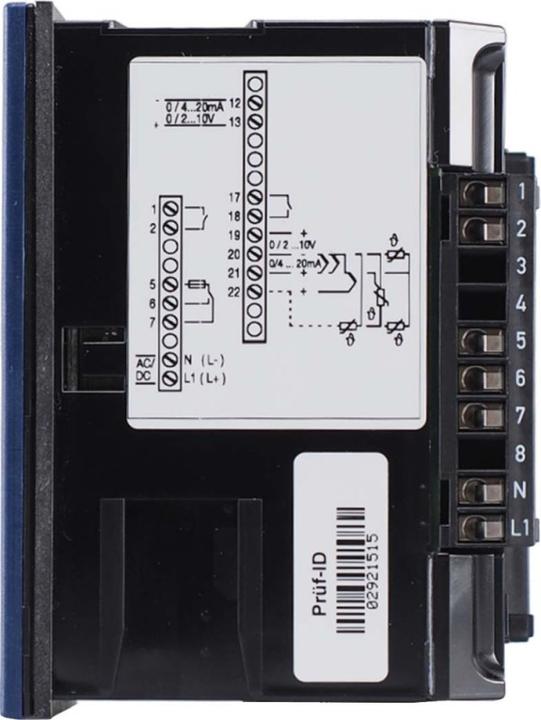

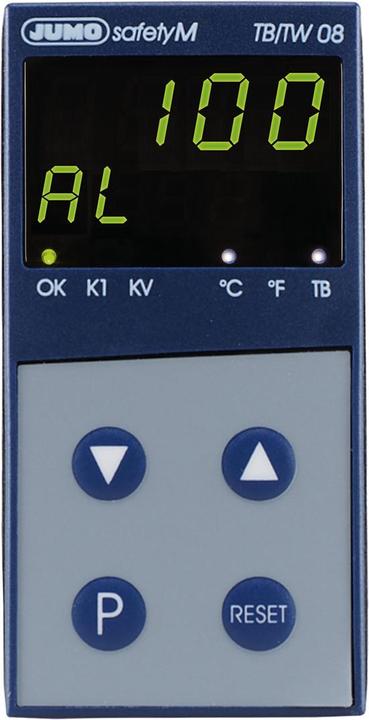

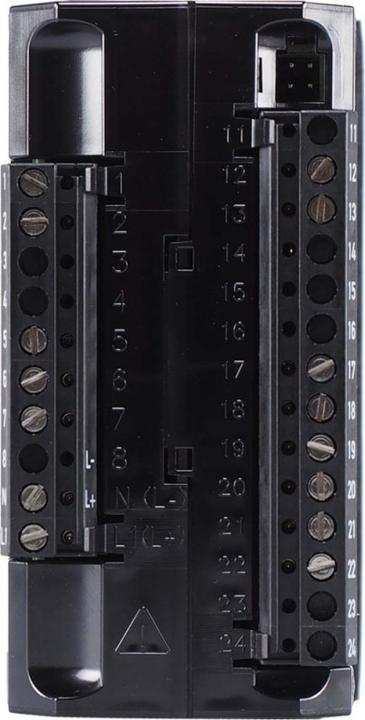

Weitere Details: Der frei programmierbare Temperaturbegrenzer gemäss DIN EN 14597 im Format 48 x 96 mm ist für einen Spannungsversorgungsbereich von AC 110 bis 240 V, 48 bis 63 Hz, 5 VA ausgelegt. Der Messeingang ist frei konfigurierbar für Widerstandsthermometer, Thermoelemente sowie Strom- und Spannungssignale. Temperaturbegrenzer und -monitore überwachen thermische Prozesse in Systemen bis zu einem festgelegten Grenzwert. Wird dieser überschritten, schaltet das integrierte Relais (mit Sicherung) das System in einen sicheren Betriebszustand. Die grüne OK-LED erlischt und die K1-LED leuchtet rot. Wenn das System wieder in den guten Bereich zurückkehrt, muss die Reset-Taste während des Betriebs des Temperaturbegrenzers gedrückt werden. Als Temperaturmonitor konfiguriert, setzt er sich automatisch ohne externes Eingreifen zurück. Das KV-Relais kann ein Voralarm-Signal bei einer einstellbaren Temperatur ausgeben, bevor der Grenzwert erreicht wird, dessen Schaltstatus ebenfalls durch die KV-LED angezeigt wird. Das Gerät ist für die Montage im Schaltschrank konzipiert und wird über steckbare Schraubklemmen mit einem maximalen Kabelquerschnitt von 2,5 mm² verkabelt.
