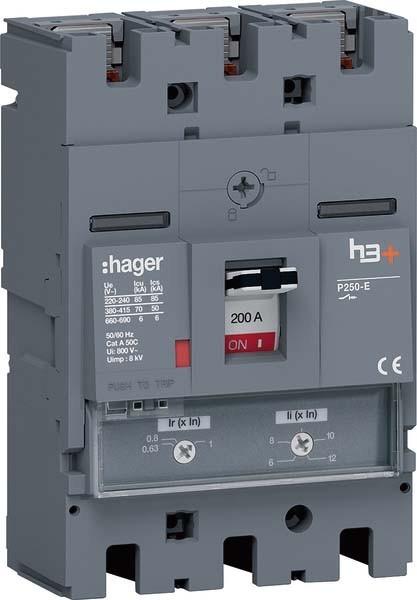

Hager HET200DR

Hager Leistungsschalter h3+ P250 HET200DR

Hersteller: Hager
Bezeichnung: Leistungsschalter h3+ P250 TM ADJ 3P3D 200A 70k
Typ: HET200DR
Bemessungsdauerstrom Iu: 200 A
Bemessungsspannung: 220..690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 70 kA
Überlastauslöser Stromeinstellung: 125..200 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 1200..2400 A
Integrierter Erdschlussschutz: nein
Anschlussart Hauptstromkreis: Schraubanschluss
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: nein
Hutschienenmontage optional: ja
Mit Ausgelöstmelder: ja
Mit integriertem Unterspannungsauslöser: nein
Polzahl: 3
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Komplettgerät mit Schutzeinheit: ja
Motorantrieb integriert: nein
Motorantrieb optional: ja
Schutzart (IP): IP40

Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne Öffnen des Klappdeckels erkenn- und identifizierbar.
