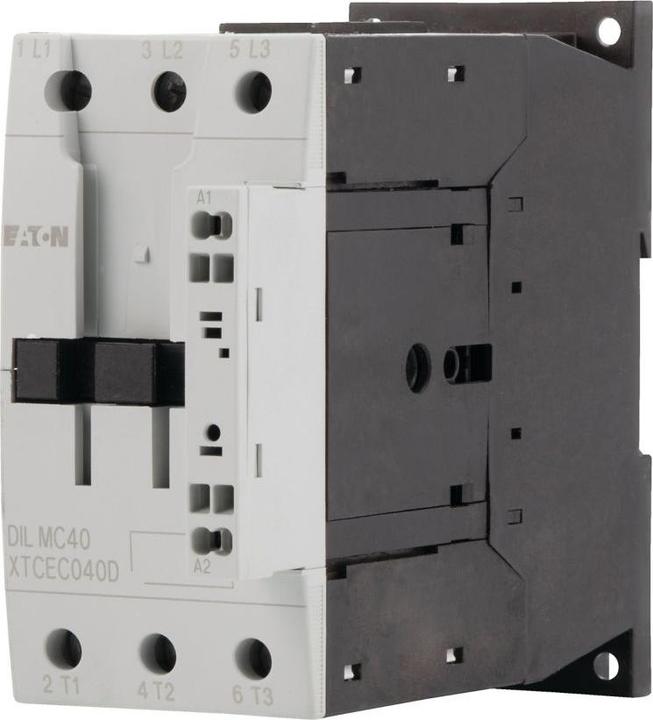

Eaton EATO Leistungsschütz

Kontaktor, Anwendung: Kontaktor für Motoren, Kontaktoren bis 170 A, 3-polig. Nutzungskategorie: AC-1: Nichtinduktive oder schwach induktive Last, Widerstandsofen; AC-3: Käfigläufermotoren: Starten, Ausschalten im Betrieb; AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, Wenden, Kriechbetrieb. Verbindungstechnik: Federzugklemmen. Hinweis: Auch geeignet für Motoren der Effizienzklasse IE3; IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet.

Beschreibung: Federzugklemmen an den Anschlüssen für Hilfs- und Steuerkabel, Pole: 3-polig, Nennbetriebsstrom AC-3 380 V 400 V: Ie= 40 A, Nennbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 60 A, verkapselt: Ith= 45 A, Nennbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 125 A, verkapselt: Ith= 112 A. Max. Nennbetriebsleistung dreiphasige Motoren 50 - 60 Hz AC-3 220 V 230 V: P= 12,5 kW, 380 V 400 V: P= 18,5 kW, 660 V 690 V: P= 23 kW. Max. Nennbetriebsleistung dreiphasige Motoren 50 - 60 Hz AC-4 220 V 230 V: P= 5 kW, 380 V 400 V: P= 9 kW, 660 V 690 V: P= 12 kW. Kann mit Hilfsschalter kombiniert werden: DILM150-XHIC, DILM1000-XHIC. Hinweise: Schaltelemente gemäss EN 50012, Hilfsstrom- und Spulenanschlüsse mit Federkäfig-Verbindungstechnik, Hauptstromanschlüsse mit Schraubklemmen, Stromart AC/DC: AC-Betätigung.
