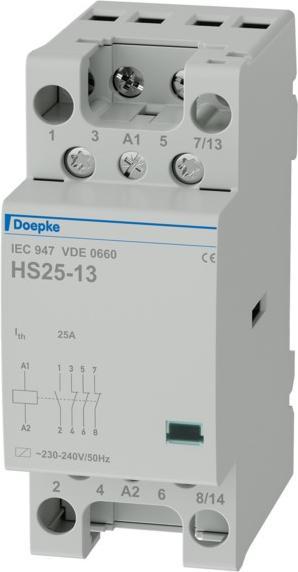

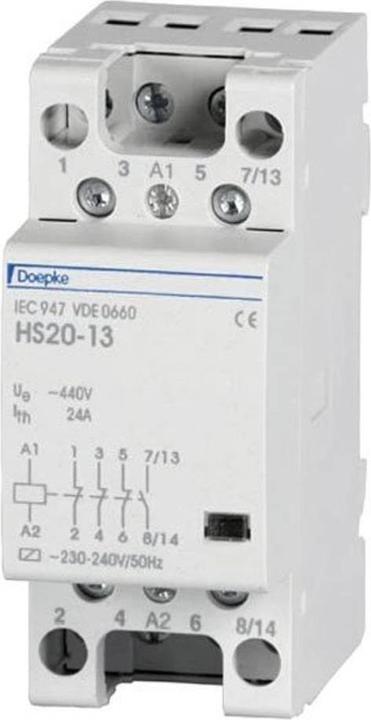

Doepke Schütz

Ein Schütz ist ein elektromagnetisch betätigter Fernschalter für grosse elektrische Leistungen. Mittels eines geringeren Stromes kann ein grösserer Strom geschaltet werden. Sie gewährleisten eine galvanische Trennung zwischen Steuerkreis und geschaltetem Stromkreis. Installationsschütze der Baureihe HS zeichnen sich durch ihre lange mechanische und elektrische Lebensdauer aus. Ihre Magnetspule ist für den Dauerbetrieb geeignet. Diese brummarme Ausführung eignet sich für den Einsatz in Industrie und Werkstatt.

Eigenschaften:

• Grosses Spektrum an verschiedenen Kontakten
• Hohe elektrische und mechanische Lebensdauer
• Passender Hilfsschalter und Plombierkappe verfügbar
• Montageart: Schnellbefestigung auf Tragschiene
• Einbaulage beliebig

Einsatzgebiete:
Installationsschütze sind vielseitig einsetzbar. Die brummarme Version eignet sich für die Industrie und für Werkstätten, während die brummfreie Version für Hotels, Büroräume und Wohnbereiche verwendet wird. Sie übernehmen das Schalten von Glühlampen, Leuchtstofflampen, Transformatoren für Halogen-Niedervoltlampen, Quecksilberdampf-Hochdrucklampen, Metallhalogenlampen, Natriumdampf-, Nieder- und Hochdrucklampen, Speicheröfen oder Antrieben.

Hinweise:
Die Bezeichnung der Geräte dieser Baureihe beinhaltet sowohl den Bemessungsstrom als auch die Kontaktausführung: Ein HS 25-31 hat z. B. einen Bemessungsstrom von 25 A, drei Schliesser- und einen Öffnerkontakt. Bei Umgebungstemperaturen ab 40 Grad Celsius empfiehlt sich der Einsatz des Distanzstücks DHDS. Die Schütze HS 1 sind 1 TE breit, die HS 2 bzw. HS 3 sind 2 TE bzw. 3 TE breit.
