DFRobot Schrittmotor Nema 17 42x42mm 1.75Nm mit Planetengetriebe

Dieser bipolare Schrittmotor mit Planetengetriebe (Übersetzung: 5.18:1) verwendet eine Abtriebswelle vom Typ D mit einem Standarddurchmesser von 8 mm und hat einen Schrittwinkel von 1,8° (200 Schritte/Umdrehung). Jede Phase zieht 1,0 A bei 3,4 V und ermöglicht ein Haltemoment von 18 kg/cm oder 176 Ncm. Der Motor kann über die vier M3 Gewindebohrungen einfach montiert werden. Für die Ansteuerung des Schrittmotors mit Arduino empfehle ich einen Schrittmotortreiber wie den DRV8825 oder noch besser den TB6600 zu verwenden.

Anwendungsbeispiele:

• Drucker
• 3D-Drucker
• CNC
• Robotik
• Linearantriebe

Technische Details:

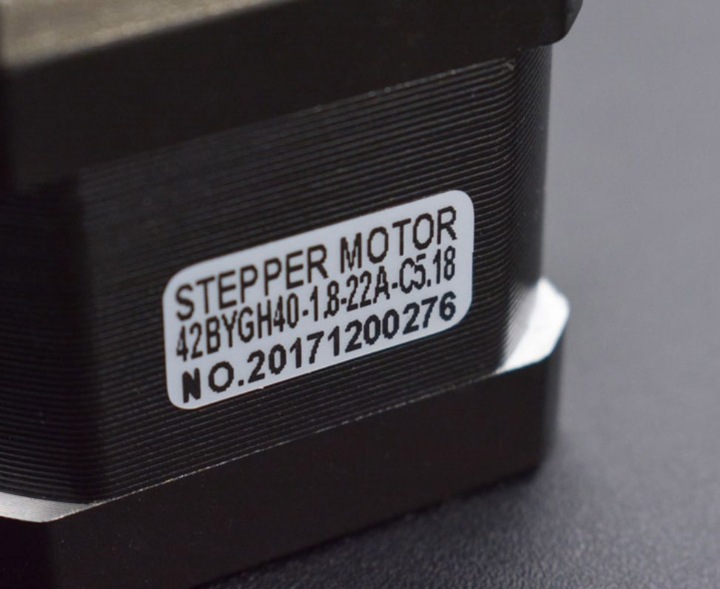

• Modell-Nr.: 42BYGH40-18-22A-C5.18
• Schrittwinkel: 1,8°
• 2 Phasen
• Spannung: 3,4 V
• Strom: 1,0 A
• Widerstand: 1,7 ± 10 % Ohm/Phase
• Induktivität: 4,3 ± 20 % mH/Phase
• Haltemoment: 3600 g.cm
• Rastmoment: 400 g.cm
• Isolationsklasse: B
• Lebensdauer: 6000 Stunden
• Übersetzungsverhältnis: 5.18:1
• Drehmoment mit Getriebe halten: 18 kg-cm / 176 Ncm
• Montage: 4 x M3
• Abmessung: 42 × 42 × 40 mm
• Gewicht: 400 g

Lieferumfang:
1x Schrittmotor Nema 17 42x42 mm 1,75 Nm mit Planetengetriebe.
