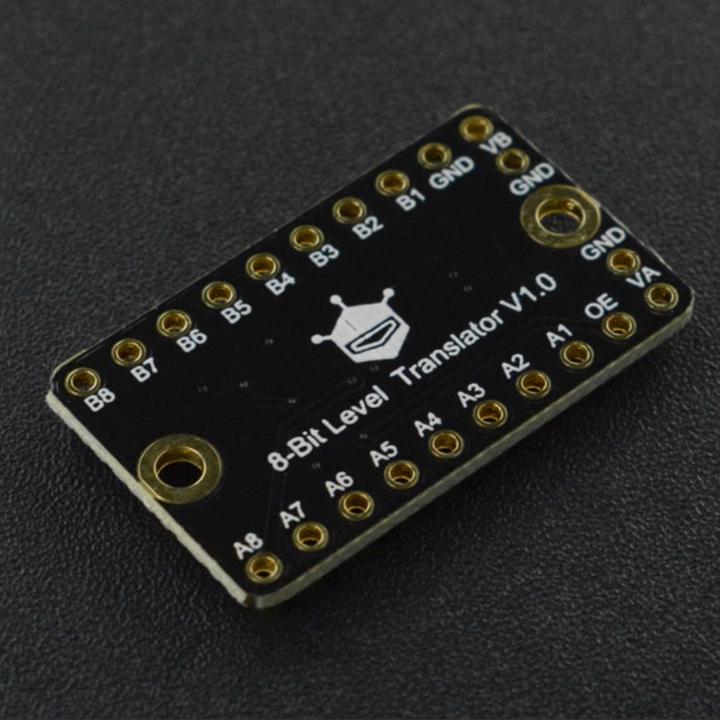

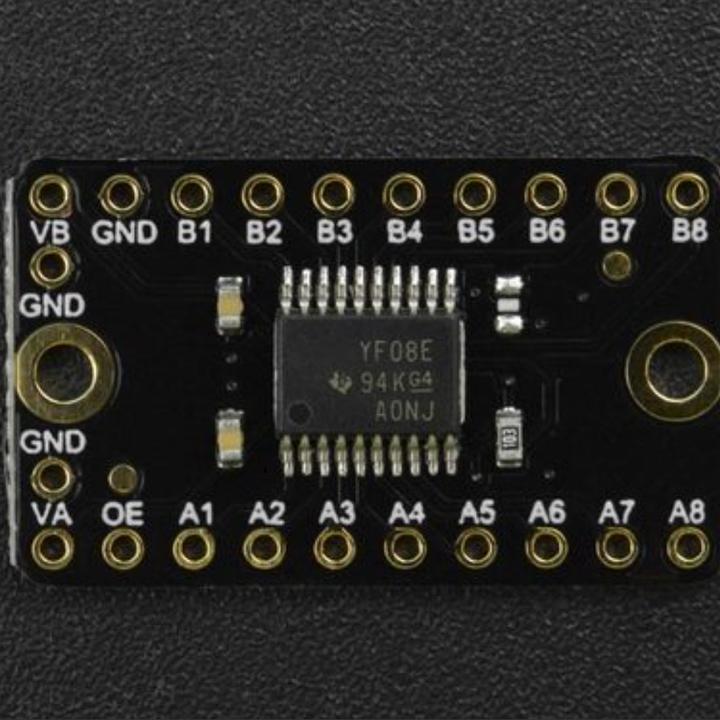

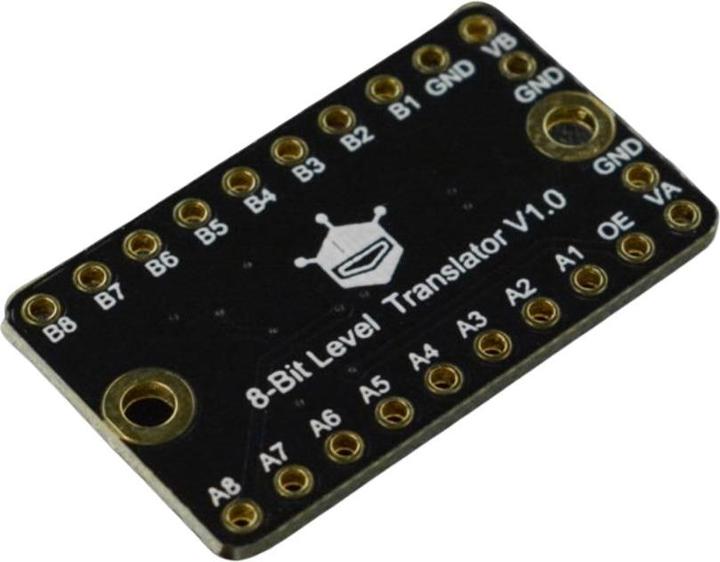

DFRobot Fermion 8bit Level Converter TXS0108E

Dies ist ein 8bit Level Converter von DFRobot. Das Modul verfügt über zwei separate konfigurierbare Spannung Versorgungen. Die VCCA Seite nimmt Spannungen von 1.65 bis 3.6V an. Die VCCA Spannung muss kleiner oder gleich zu VCCB sein. Die VCCB Seite nimmt Spannungen von 2.3 bis 5.5V an. Dies ermöglicht eine bidirektionale Übertragung unterschiedlicher Spannung Level. Das Modul kann die Spannungswerte automatisch erkennen und die Übersetzungsgeschwindigkeit kann bis zu 24Mbps in Push-Pull Applikationen erreichen.

Eigenschaften:
Niedriger Stromverbrauch
Hohe Übersetzungsgeschwindigkeit (60Mbps in Push-Pull Applikationen, 2Mbps in open-drain)
Bidirektionale automatische Übersetzung
Unterstützt werden I2C, UART, SPI und OneWire

Technische Details:
Hersteller: DFRobot
Hersteller SKU: DFR0844

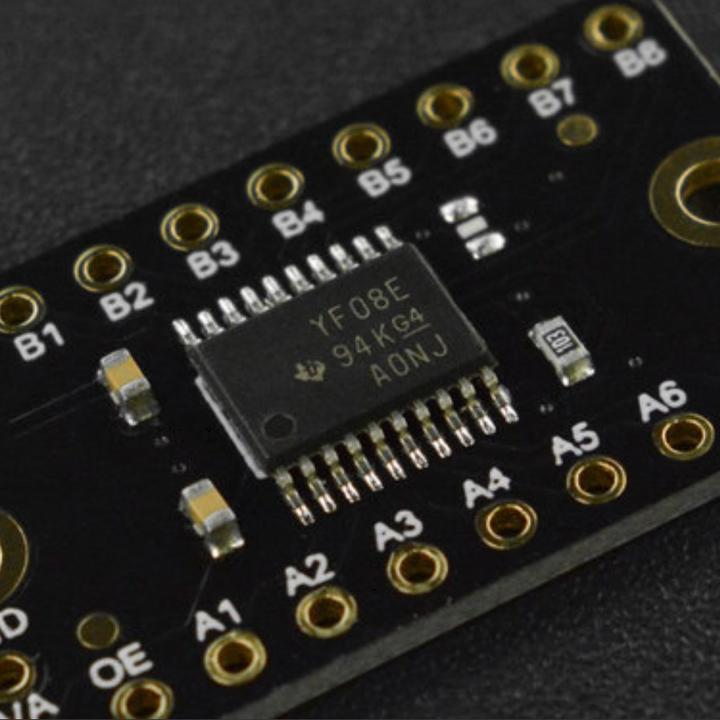

Chip: TXS0108E
VCCA Spannung: 1.2-3.6V
VCCB Spannung: 1.65-5.5V
Arbeitsstrom: 30µA
Übersetzungsgeschwindigkeit: 60Mbps in Push-Pull Applikationen, 2Mbps in open-drain
Arbeitstemperatur: -30 bis 75°C
Befestigungslöcher: M2
Abstand Befestigungslöcher: 22mm
Abmessung: 15.5 x 26 x 2.5mm
Gewicht: 3g

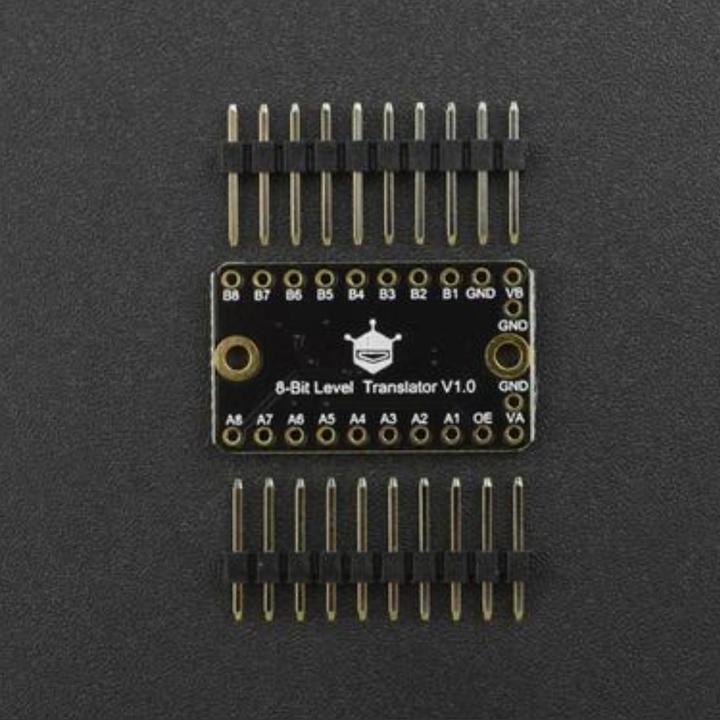

Lieferumfang:
1x Fermion 8bit Level Converter TXS0108E

2x 10Pin Stiftleiste Male.
