DFRobot DC-DC Multi-Output Step-Down Buck Converter (3.3V/5V/9V/12V)
Angebot von
Kostenloser Versand ab 50.–
Dieser kompakte DC-DC Abwärtswandler konvertiert Eingangsspannungen von 7.5-30V in eine Ausgangsspannung von 3.3V/5V/9V/12V (Standard ist 5V). Die Ausgansspannung kann durch Überbrückung der korrespondierenden Pads auf der Rückseite geändert werden. Das Modul ist für einen Laststrom bis zu 5A ausgelegt. Falls ein Laststrom von über 3A benötigt wird, empfehlen wir einen Kühlkörper zu montieren, um zu verhindern das das Modul überhitzt. Das Modul verfügt über ein Status LED, welches bei normalem Betrieb rot leuchtet, und ausgeht, wenn der Schutzmechanismus getriggert wird und die Spannung automatisch zu 0.1V fällt. Für einen optimalen Betrieb sollte die Eingangsspannung ca. 2V höher als die gewünschte Ausgangsspannung sein.

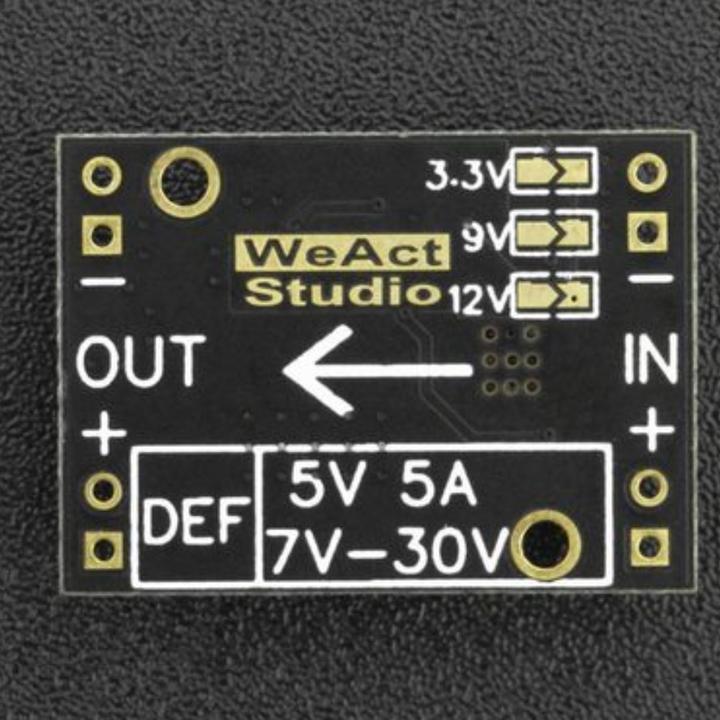

Info: Dieses Modul gibt standardmässig 5V aus und das entsprechende 5V-Lötpad ist kurzgeschlossen. Um andere Spannungen auszugeben, z.B. 3,3V, trenne das 5V-Lötpad und schliesse das 3,3V-Lötpad kurz.
Eigenschaften:
Multi-Output Step-Down Buck Converter
Ausgansspannungen von 3.3V/5V/9V/12V einstellbar über Lötbrücken
70°C Überhitzungs- und Überladungsschutz
Technische Details:
Hersteller: DFRobot
Hersteller SKU: DFR1015
Eingangsspannung: 7.5-30V
Ausgangsspannung: 3.3V/5V/9V/12V
Laststrom: 3A ohne Kühlkörper, bis zu 5A mit Kühlkörper
Ripple: 30mV
Pin-Abstand: 2.54mm

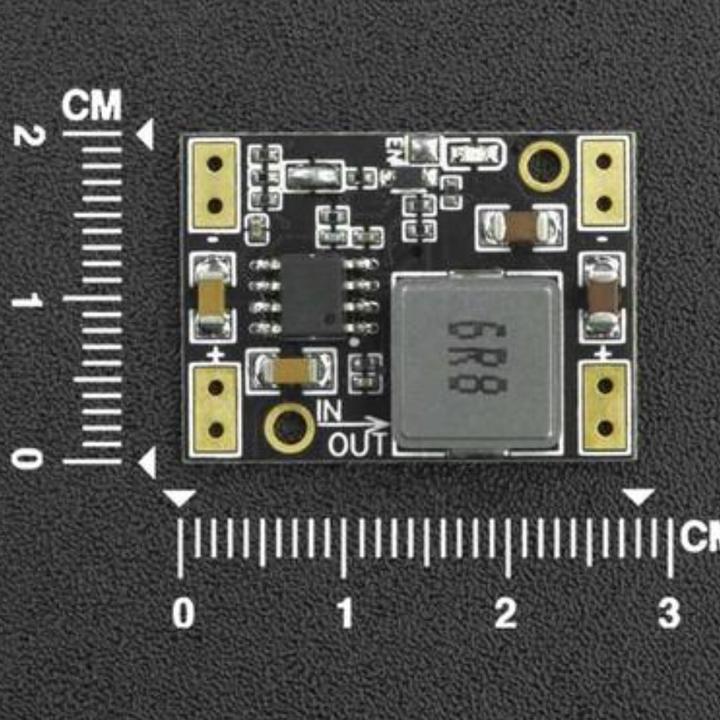

Abmessung: 27 x 20 x 5mm
Gewicht: 5g
Lieferumfang:
1x DC-DC Multi-Output Step-Down Buck Converter (3.3V/5V/9V/12V).
Entwicklungsboardtyp | Kit |
Artikelnummer | 24938044 |
Hersteller | DFRobot |
Kategorie | Entwicklungsboard + Kit |
Release-Datum | 30.3.2023 |
Verkaufsrang in Kategorie Entwicklungsboard + Kit | 125 von 2834 |
Entwicklungsboardtyp | Kit |
Ursprungsland | China |
CO₂-Emission | |
Klimabeitrag |
Lieferumfang | 1x DC-DC Multi-Output Step-Down Buck Converter (3.3V/5V/9V/12V) |
Gewicht | 5 g |
