Creality 1000mm GT2 Riemen Reparaturset

Dies ist ein Riemen Reparatur Kit von Creality. Damit kannst du deinen eigenen Ersatzriemen zuschneiden, ohne für jeden deiner Creality Drucker einen speziellen an Lager haben zu müssen. In der untenstehenden Tabelle siehst du die Länge, auf die du, je nach Drucker und Achse, deinen Riemen zuschneiden musst. Die Toleranz beträgt dabei 1,5 mm. Achte darauf, dass der Riemen beim Messen flach liegt. Anschliessend werden die Messinghülsen an den beiden Enden des Riemens mit einer Flachzange zusammengedrückt. Achte darauf, dass du zwischen der Messinghülse und dem Ende des Riemens etwa 1-2 mm Abstand lässt.

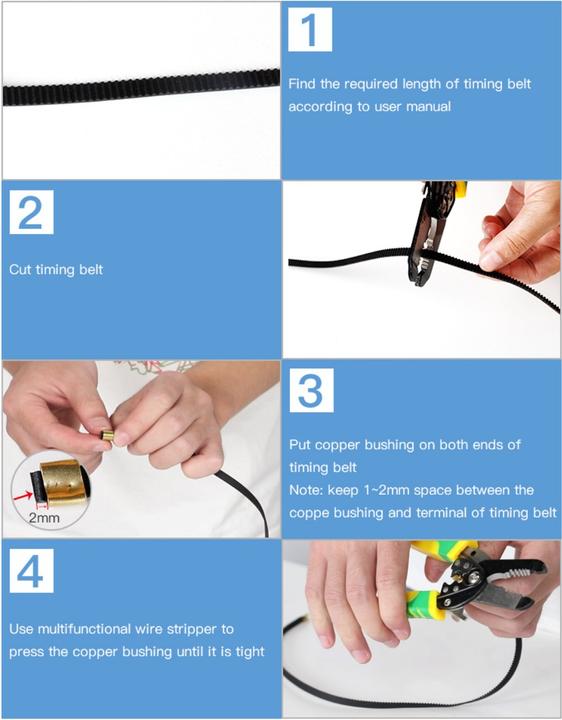

Riemenreparatur Anleitung:
1. Schnittlänge für gewünschten Drucker aus der Tabelle suchen.
2. Riemen auf die exakte Länge schneiden (achte darauf, dass der Riemen beim Messen flach liegt).

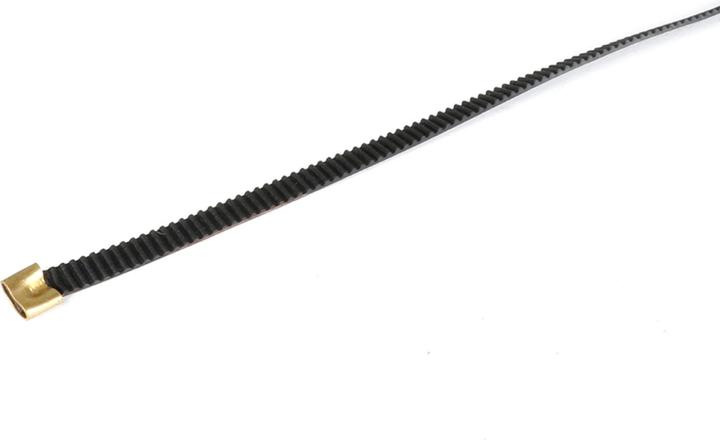

3. Messinghülse 1-2 mm nach innen versetzt zum Riemen montieren.
4. Mit einer Flachzange fest anpressen.

Schnittlänge Tabelle für GT2 Riemen:
Drucker Modell | X-Achsen Riemen Schnittlänge | Y-Achsen Riemen Schnittlänge
CR-10 V2 / CR10 | 905 mm | 1060 mm
CP-01 | 690 mm | 690 mm
SV01 | 902 mm | 937 mm
Ender-25 | 50 mm | 550 mm
Ender-37 | 86 mm | 743 mm
Ender-3s | 786 mm | 788 mm
Ender-3 V2 | 798 mm | 740 mm
Ender-3 MAX | 925 mm | 970 mm
CR20/CR20 pro | 786 mm | 788 mm
Ender-5/Ender-5 Pro/Ender-5s | 950 mm | 925 mm
CR-10/10s | 925 mm | 1022 mm
CR-10 Mini | 925 mm | 880 mm
CR-10S Pro V2 | 934 mm | 890 mm
CR-X/CR-X Pro / V2 | 936 mm | 890 mm
CR6-SE | 820 mm | 743 mm
Sermoon D1 | 804 mm | 792 mm
CR-200B | 672 mm | 672 mm

Technische Details:
Hersteller: Creality
Hersteller SKU: 4001080050
Profil: GT2
Länge: 1000 mm
Zahnabstand: 2 mm
Breite: 6 mm
Gewicht: 13 g

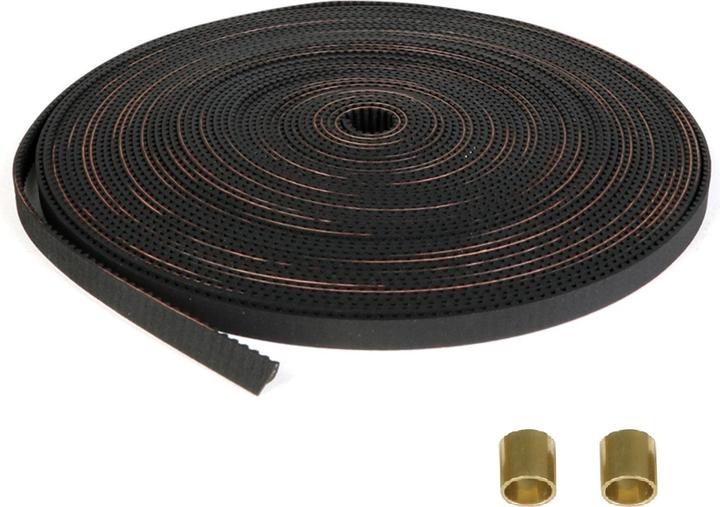

Lieferumfang:
1x GT2 Riemen 1000 mm

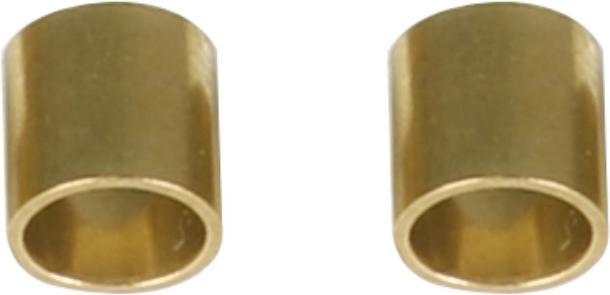

2x Messinghülse.
