Brodit Gerätehalter 215453 Made IN Sweden Montage Zubehör - universell einsetzbar

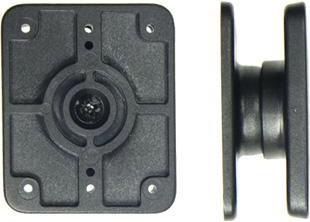

Hauptplatte mit Kugelgelenk, Löcher für AMPS-Standard. Kann abgewinkelt 20 ° in jede Richtung. Achtung! Bitte lesen Sie vor der Montage aufmerksam die Anleitung. Dieses Produkt ist entwickelt, um auf der ProClip Montageplattform montiert zu werden.

1. Die Schraube lockern, so dass das Produkt aus zwei Teilen besteht: der Hauptplatte mit vorgebohrten Löchern und dem Befestigungsteil (das kleinste Teil).

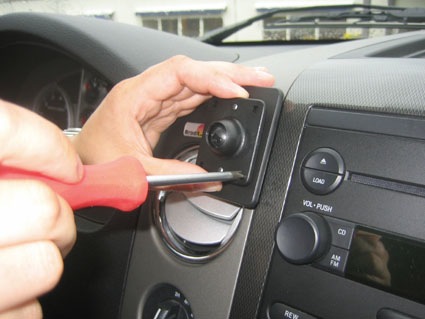

2. Das Befestigungsteil an den ProClip mit den mitgelieferten Schrauben befestigen.

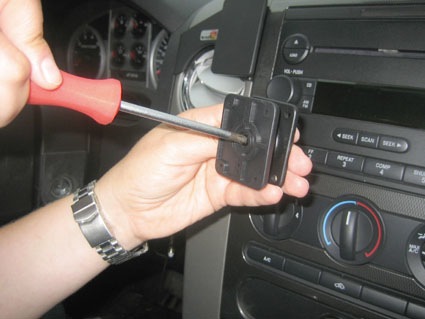

3. Das Montagestück so platzieren, dass die Schraube in das Loch des Kugelgelenks geht. Die Schraube ein wenig anziehen, nur so dass sie befestigt ist. Die Halterung ziehen und leicht angespannt halten, während die Schraube festgezogen wird, sodass die Halterung am Kugelgelenk sitzt. Die Schraube festziehen, bis die Halterung richtig im Platz sitzt und justiert werden kann.

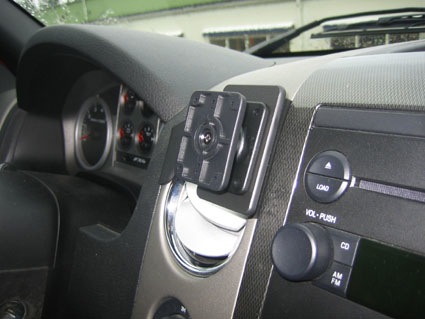

4. Das Produkt ist montiert. Achtung: Es wird schwieriger oder leichter, die Hauptplatte zu neigen oder zu drehen, abhängig davon, wie fest die Schraube angezogen wird.
