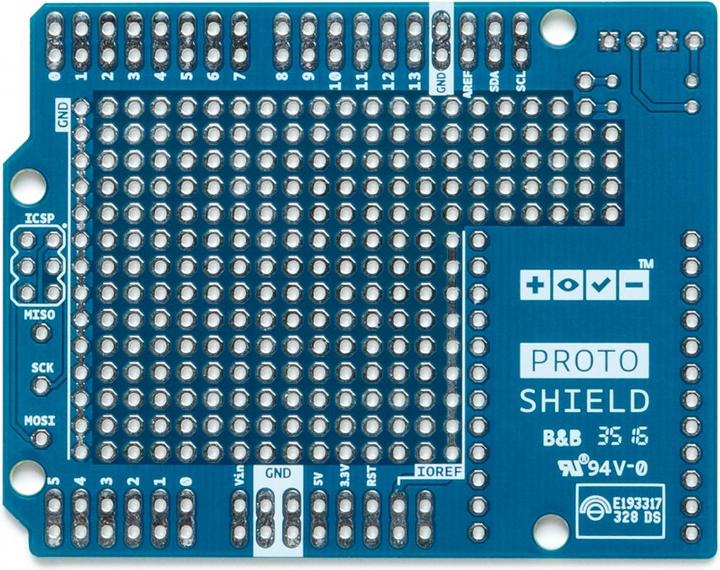

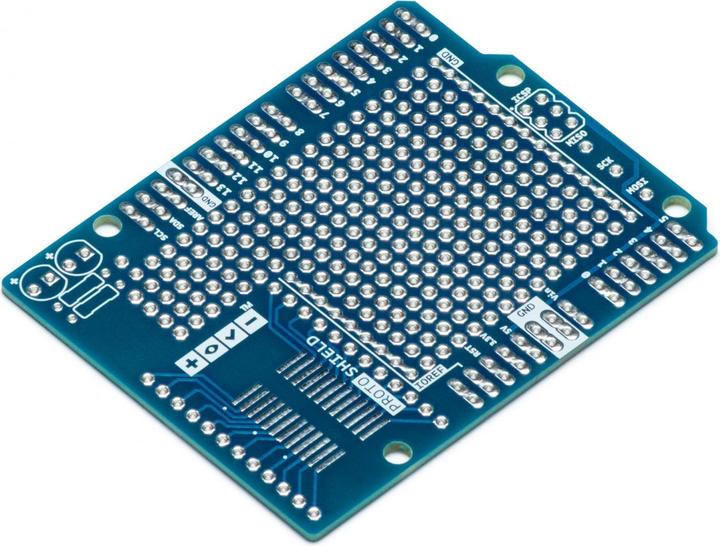

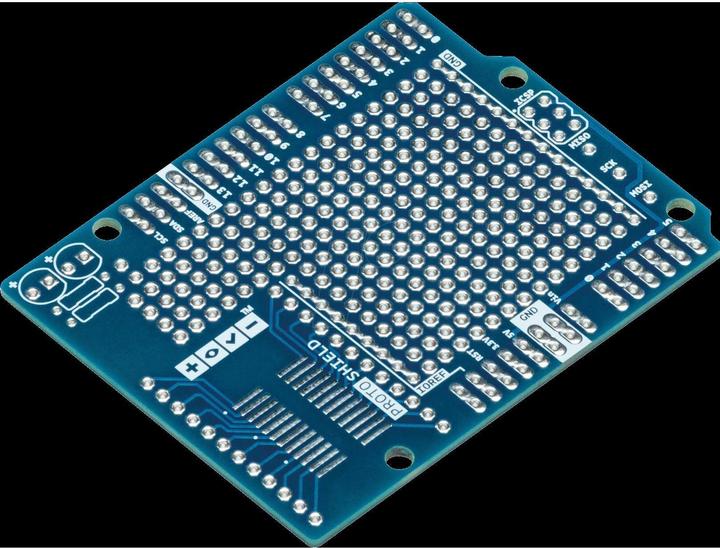

Arduino A Proto Shield

Prototyping! Mit dem Prototyping Shield machen Sie Ihre Projekte felsenfest. Es erleichtert Ihnen das Entwerfen kundenspezifischer Schaltungen und Löt-Elektronik direkt darauf. Der Arduino Proto Shield ermöglicht es Ihnen, eigene Schaltungen zu entwerfen. Sie können TH- oder SMD-ICs einfach auf dem Prototyping-Bereich löten, um sie mit Ihrem Arduino-Board zu testen. Der SMD-Bereich ist für maximal 24 Pins SOIC integrierte Schaltungen ausgelegt und der TH-Bereich bietet viel Platz für die benötigten Komponenten rund um Ihr Projekt. Sie können sogar ein Mini-Breadboard (nicht im Lieferumfang enthalten) auf den Protobereich kleben, um einen lötfreien Betrieb zu ermöglichen. Der Proto-Bereich umfasst auch zwei Stromleitungen (IOREF und GND), zwei LED-Pads und SPI-Signale Breakout-Pads für Boards mit SPI nur auf dem ICSP-Header wie Zero. Hauptmerkmale: - 1.0 Arduino Pinbelegung - 1 ICSP-Steckverbinder-Footprint - 2 LEDs und Widerstandsfläche - IOREF und GND Stromleitungen - SPI-Signalpads - 24-Pin SMD-Footprint (50 mils pitch).
