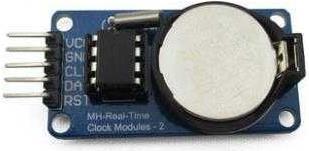

Allnet 4duino RTC Echtzeit-Uhr Modul DS1302

Der DS1302 Trickle-Charge-Zeitmesschip enthält eine Echtzeituhr/-kalender und 31 Byte statischen RAM. Er kommuniziert über eine einfache serielle Schnittstelle mit einem Mikroprozessor. Die Echtzeituhr/-kalender liefert Informationen zu Sekunden, Minuten, Stunden, Tag, Datum, Monat und Jahr. Das Datum am Monatsende wird automatisch für Monate mit weniger als 31 Tagen angepasst, einschliesslich Korrekturen für Schaltjahre. Die Uhr kann im 24-Stunden- oder 12-Stunden-Format mit einem AM/PM-Indikator betrieben werden. Die Schnittstelle des DS1302 mit einem Mikroprozessor wird durch die Verwendung der synchronen seriellen Kommunikation vereinfacht. Es sind nur drei Drähte erforderlich, um mit der Uhr/RAM zu kommunizieren: CE, I/O (Datenleitung) und SCLK (serielle Uhr). Daten können 1 Byte auf einmal oder in einem Burst von bis zu 31 Byte zur Uhr/RAM übertragen werden. Der DS1302 ist für den Betrieb mit sehr geringer Leistung ausgelegt und kann Daten und Uhrinformationen mit weniger als 1µW speichern. Der DS1302 ist der Nachfolger des DS1202. Neben den grundlegenden Zeitmessfunktionen des DS1202 verfügt der DS1302 über zusätzliche Funktionen wie doppelte Stromanschlüsse für primäre und Backup-Stromversorgungen, einen programmierbaren Trickle-Ladegerät für VCC1 und sieben zusätzliche Byte Scratchpad-Speicher.
