Adafruit Resistive Touch Screen to USB Mouse Controller AR

Haben Sie Probleme mit der Touchscreen-Leistung Ihres Bildschirms? Resistive Touchscreens sind als Overlay für TFT- und LCD-Displays äusserst beliebt. Wenn Sie einen Touchscreen mit einem Computer verbinden möchten, benötigen Sie ein Gerät, das die analoge zu digitalen Umwandlung übernimmt. Die meisten von uns gefundenen Konverter sind nicht sehr benutzerfreundlich und festgelegt, was die Kalibrierung erschwert. Der AR1100 ist ein praktischer Chip, der dieses Problem löst, indem er als Touch-to-USB-Konverter fungiert und auch mit Kalibrierungssoftware geliefert wird. Die Kalibrierungssoftware ist nur für Windows verfügbar, aber sobald Sie kalibriert haben, können Sie den Bildschirm auf jedem Betriebssystem verwenden. Der AR1100 wird als reguläres Maus- oder Digitizer-HID-Gerät erkannt, sodass keine Treiber erforderlich sind, und er funktioniert auf jedem Betriebssystem, das eine USB-Maus unterstützt.

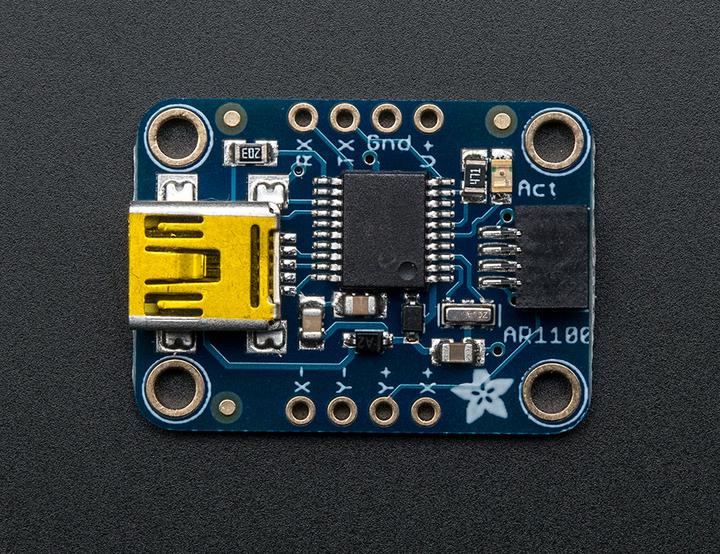

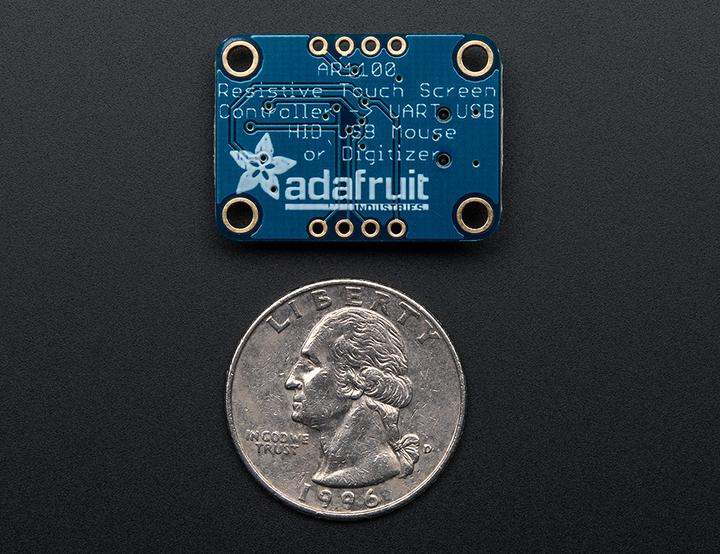

Dieses Breakout-Board verfügt über den AR1100, der sowohl USB- als auch UART-Schnittstellen bietet. In 99 % der Fälle werden Sie die USB-Schnittstelle verwenden wollen, aber es gibt auch einige Funktionen, um TTL-UART-Daten auszugeben (siehe das Datenblatt für Details). Ausserdem gibt es eine rote LED, die aufleuchtet, um anzuzeigen, wenn ein Touch erkannt wurde.

Für Bildschirme mit 1 mm Pitch FPC-Kabeln können Sie das Kabel direkt in den Anschluss stecken. Die Mehrheit der mittelgrossen und grossen Touchscreens hat diese Art von Anschluss. Wenn Sie einen anderen Touchscreen haben, sind die vier X/Y-Kontakte auf 0,1" Pitch-Breakouts verfügbar, sodass Sie sie manuell löten oder verdrahten können. Wir haben dieses Breakout nur für die 4-Draht-Erkennung eingerichtet.

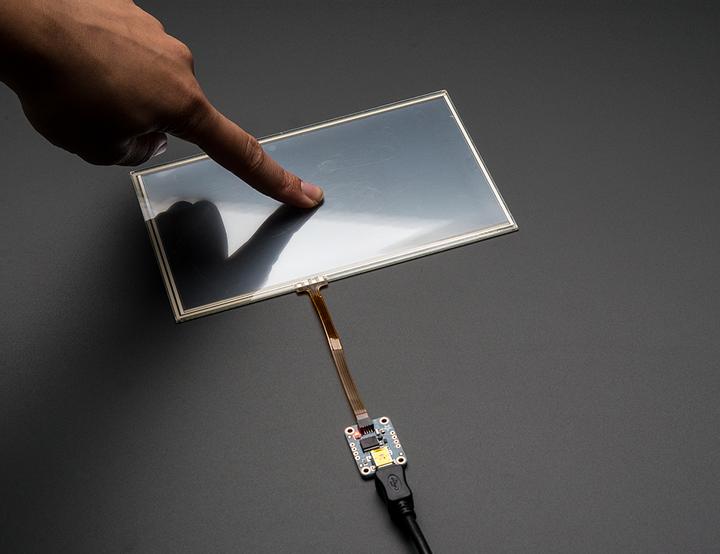

Sie können im Grunde genommen einfach Plug-and-Play verwenden, um zu starten. Stecken Sie jeden 1 mm Pitch 4-Draht resistiven Touchscreen in den integrierten FPC-Anschluss. Wenn Sie ihn in den USB-Anschluss eines Computers stecken, sollten Sie ein neues Gerät sehen, und das Berühren des Bildschirms lässt den Mauszeiger bewegen.

Abmessungen: 20,2 mm x 28,2 mm x 5,8 mm.
