Adafruit Perma-Proto

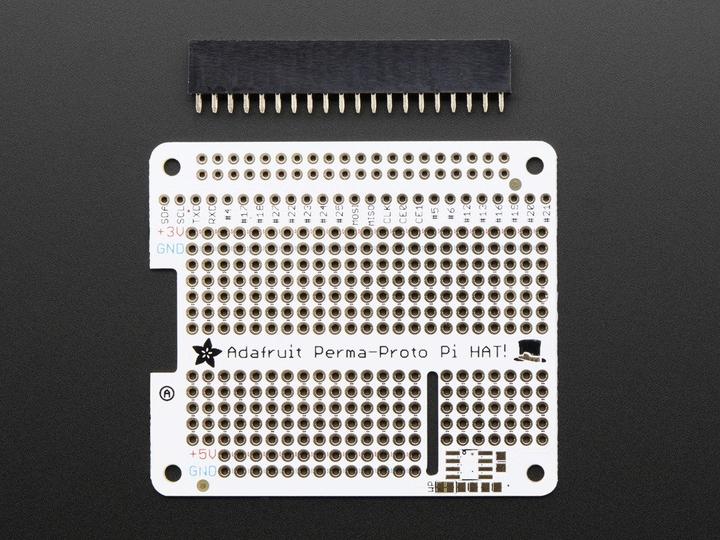

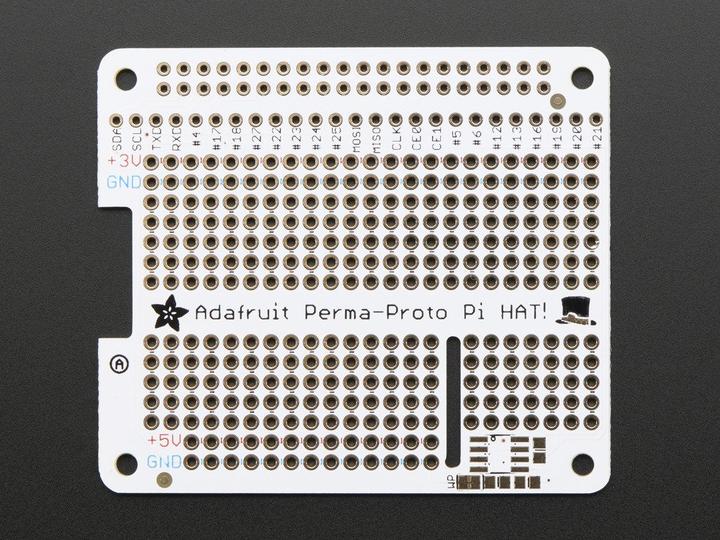

Um die Adafruit HAT-Party zu starten, haben wir dieses von Perma-Proto inspirierte Plug-in-Erweiterungsboard. Es verfügt über ein Raster von 0,1" Prototyp-Lötlöchern zum Anschliessen von Chips, Widerständen, LEDs, Potentiometern und mehr. Die Löcher sind darunter mit Leiterbahnen verbunden, um die lötfreien Breadboards nachzuahmen, die Sie kennen. Ausserdem gibt es lange Stromschienen für +3V, +5V und Erdungsverbindungen zum Pi. Nahe der Oberseite brechen wir fast jeden Pin heraus, den Sie mit dem Pi verbinden möchten (Pin #26 hat es nicht ganz geschafft).

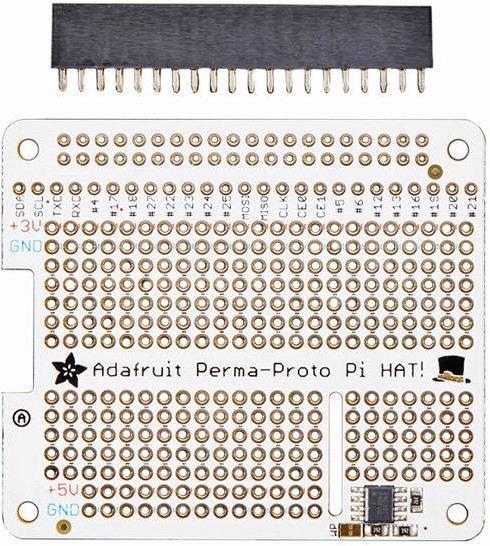

Dies ist nur die Basisversion unseres Perma-Proto HAT. Es wird mit einer Leiterplatte und einem einzelnen 2x20 GPIO-Stecker für Raspberry Pi geliefert, sodass Sie Ihr Perma-Proto oben auf Ihrem Raspberry Pi platzieren können (wie ein schönes kleines Hütchen). Diese Version kommt ohne EEPROM, sodass Sie es mit anderen HATs "stapeln" können, ohne sich um eine EEPROM-Adressen-Kollision sorgen zu müssen.

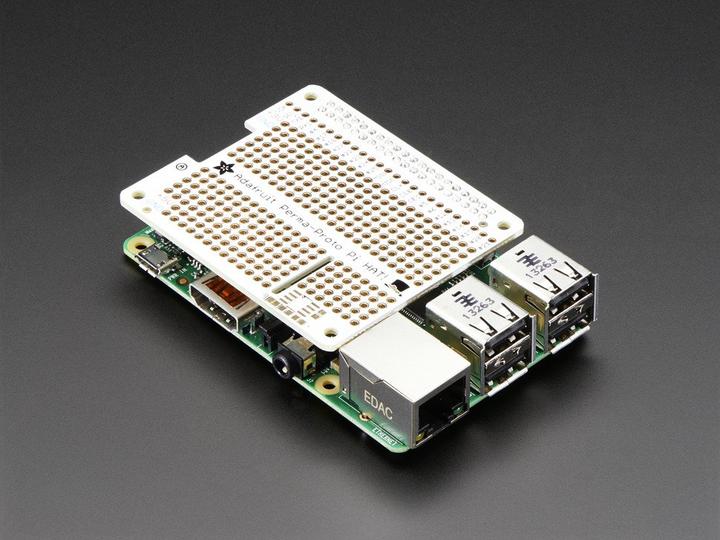

Sie können Ihr Perma-Proto-Setup mit einem standardmässigen 2x20 Stapelstecker oder einem extra hohen 2x20 Stapelstecker anpassen. Sie können auch den 2x20 Stecker durch einen schlanken 2x20 Typ ersetzen, wenn Sie möchten, dass er näher am Pi sitzt, oder durch einen extra hohen, wenn Sie möchten, dass er über den USB/Ethernet-Anschlüssen sitzt. Ein wenig leichtes Löten ist erforderlich, um den Stecker an die Leiterplatte anzuschliessen, aber es ist einfache Arbeit. Dieses Hütchen ist nur mit dem Raspberry Pi A+, B+ oder Pi 2 kompatibel. Es funktioniert nicht mit dem Raspberry Pi Modell A oder B.
