Adafruit i2c SPI character LCD backpack

LCD-Rucksäcke reduzieren die Anzahl der benötigten Pins, um eine Verbindung zu einem LCD herzustellen. LCDs sind eine unterhaltsame und einfache Möglichkeit, Ihr Mikrocontroller-Projekt mit Ihnen kommunizieren zu lassen. Zeichen-LCDs sind verbreitet und leicht erhältlich, in verschiedenen Farben und Grössen. Wir haben Tutorials zum Einsatz von Zeichen-LCDs mit einem Arduino oder ähnlichen Mikrocontrollern verfasst, aber die Anzahl der benötigten Pins zur Steuerung des LCDs kann einschränkend sein, insbesondere für ambitionierte Projekte. Wir wollten ein 'Backpack' (Zusatzschaltung) entwickeln, das die Anzahl der Pins ohne signifikante Kosten reduziert.

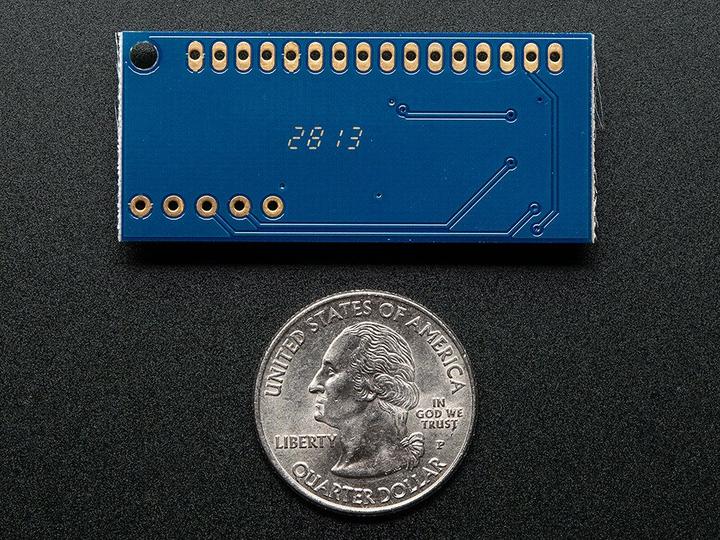

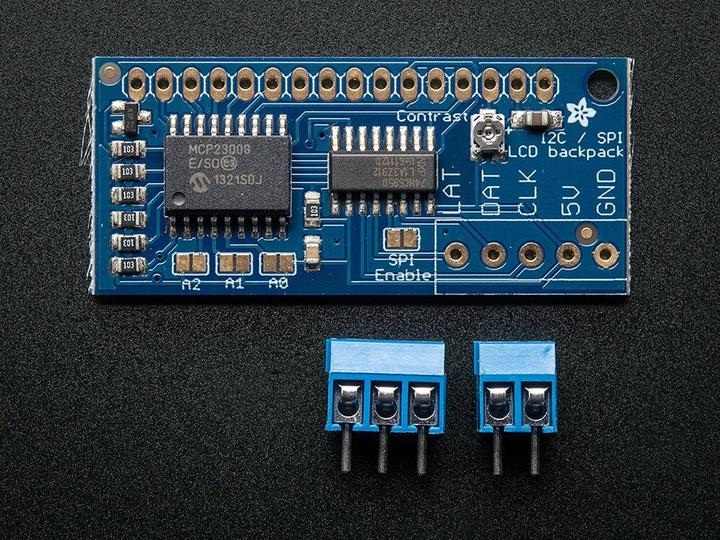

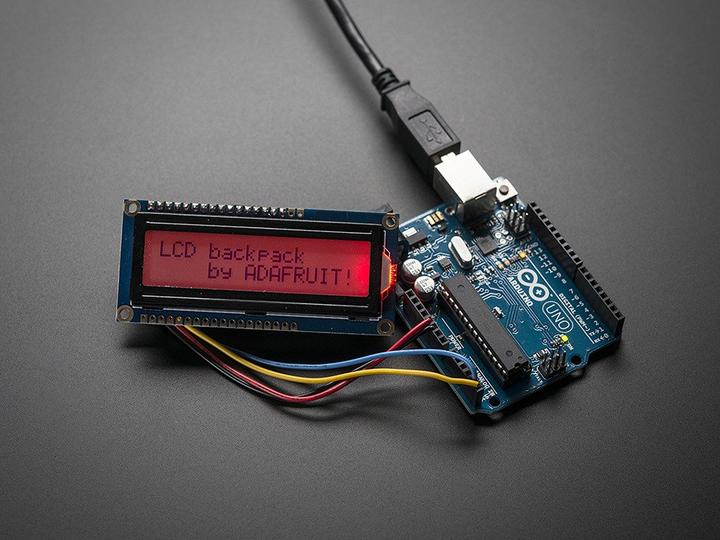

Durch die Verwendung einfacher I2C- und SPI-Eingangs-/Ausgangserweiterungen haben wir die Anzahl der benötigten Pins reduziert (nur 2 Pins sind für I2C erforderlich), während die Ansteuerung des LCDs weiterhin einfach bleibt. Für Arduino-Nutzer stellen wir eine benutzerfreundliche Bibliothek zur Verfügung, die abwärtskompatibel mit Projekten ist, die die '6-Pin'-Verdrahtung verwenden. Das Breakout wird mit einem 2-Pin- und einem 3-Pin-Anschlussblock geliefert (Sie können es zusammenstecken, um einen 5-Pin-Anschluss zu erstellen, und dann an das Backpack löten, um die Verdrahtung zu erleichtern).

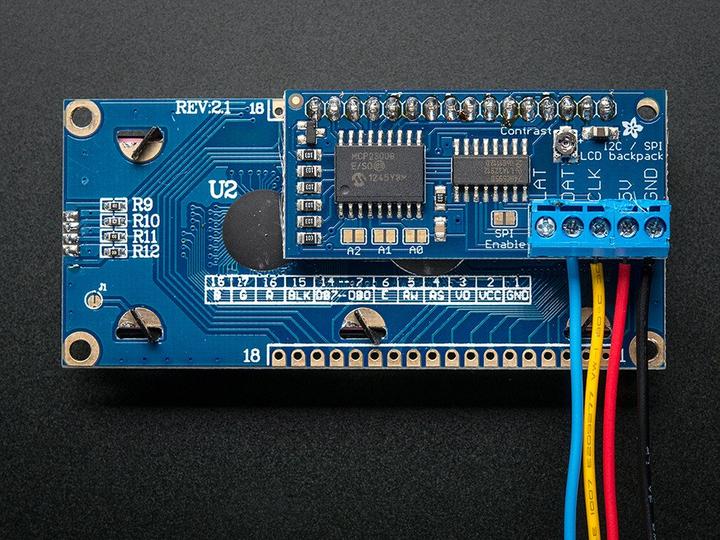

Dieses Backpack funktioniert mit jedem 'Standard'-Zeichen-LCD, von 8x1 bis 20x4 Grössen, solange sie oben einen 16-Pin-Einzelverbindungsstecker haben. Wir empfehlen die Verwendung unserer blauen und weissen 20x4 oder 16x2 LCDs. Es funktioniert nicht mit den 16x2 OLED-Displays. Sie können versuchen, unsere RGB 16x2 oder 20x4 LCDs anzuschliessen, aber dieses Backpack wird die RGB-Hintergrundbeleuchtung nicht steuern, sodass Sie das Backpack nur für die 14 digitalen I/O-Pins (Pins #1-14) verwenden können und die Pins für die Hintergrundbeleuchtung (#15-#18) direkt mit 4 zusätzlichen Drähten für Farb-/PWM-Steuerung an Ihren Mikrocontroller anschliessen müssen, als wären sie einfach eine RGB-LED.

Für fortgeschrittene Benutzer kann dieses Projekt zur allgemeinen I/O-Erweiterung verwendet werden. Der MCP23008 hat 8 I/O-Pins (7 sind verbunden) mit optionalen Pull-Ups, und der SPI 74HC595 hat 7 verbundene Ausgänge.

Dieses Board/Chip verwendet eine I2C 7-Bit-Adresse zwischen 0x20-0x27, die mit Jumpern auswählbar ist.
