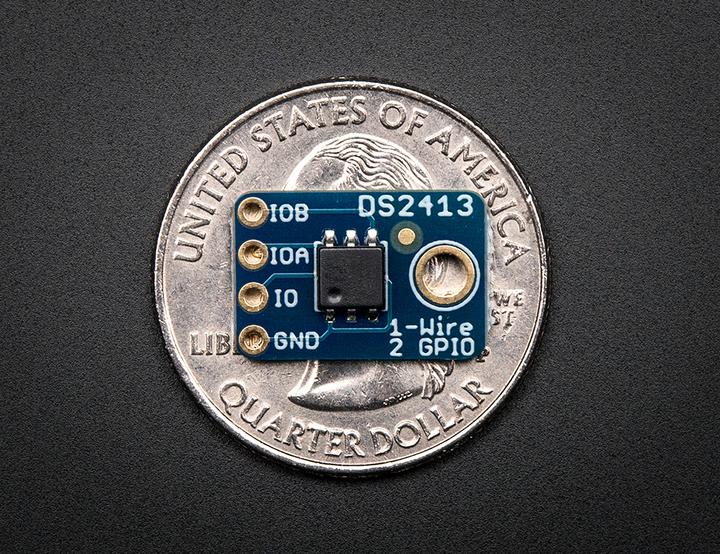

Adafruit DS2413 1-Wire Two GPIO Controller Breakout

Sie sind zu cool für I2C, und SPI hat so viele Drähte, 8-Bit parallel... wie kann das in Mode sein!? Sie sind ein 1-Draht-Mädchen und wollen mehr 1-Draht-Ausbrüche in Ihrem Leben als Ergänzung zu all Ihrer grossen Technik. Gut, rocken Sie weiter, denn hier haben Sie einen 1-Draht-Controller mit zwei Open-Drain-GPIOs.

Sie können so viele DS2413 auf eine einzige E/A-Leitung legen, wie Sie wollen, jeder ist eindeutig adressierbar und teilt sich den einzelnen E/A-Pin fröhlich. Die beiden steuerbaren E/A-Leitungen (PIOA und PIOB) können als Eingänge oder Ausgänge verwendet werden. Sie sind open-drain, wenn Sie also eine LED betreiben wollen oder so etwas, benötigen Sie eine Fernspeisung.

Wir haben eine grundlegende Arduino-Skizze, die die OneWire-Bibliothek verwendet, um mit diesem Chip zu kommunizieren. Vergessen Sie nicht, den 4,7Kohm Widerstand von der E/A zur Stromversorgung Ihres 1-Draht-Controllers (3,3V - 5V) auf der Arduino-Seite der Drähte hinzuzufügen.

Abmessungen: 15,78 mm x 9,96 mm x 0,39 mm x 2,94 mm / 0,11".
