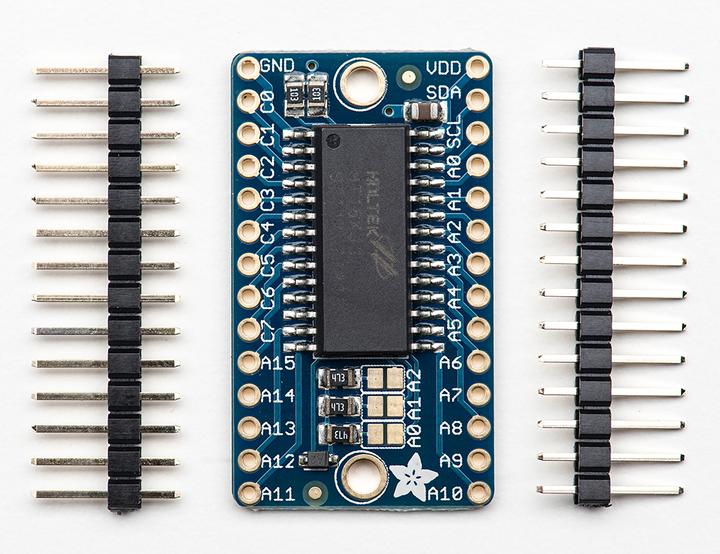

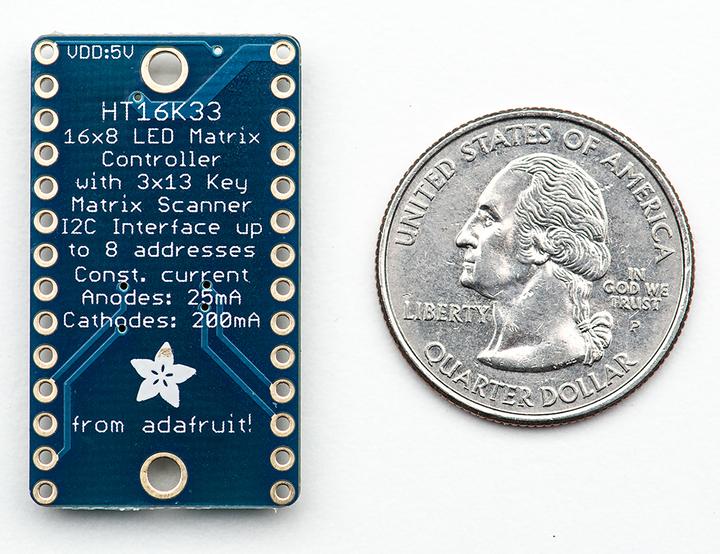

Adafruit 16x8 LED Matrix Driver Backpack (HT16K33 Breakout)

Das ist die magische Sosse in unseren 7-Segment- und Matrix-Rucksäcken, jetzt erhältlich im brotschachtelfreundlichen Breakout-Board-Format. Das HT16K33 ist ein netter kleiner Chip, der die Fähigkeit besitzt, einen gemultiplexten 16x8 Matrix (das sind 128 einzelne LEDs) zu steuern. Das Kommunikationsprotokoll ist I2C, daher werden nur 2 Pins verwendet, und Sie können bis zu 8 wählbare I2C-Adressen nutzen, sodass insgesamt 8 Matrizen, die jeweils 16x8 LEDs haben, für insgesamt 1024 LEDs verwendet werden können.

Im Gegensatz zu unseren LED-Matrix-/Segment-Rucksäcken hat dieser Ausbruch keine Löcher für ein vorhandenes LED-Modul. Stattdessen brechen wir alle 16 Anoden und 8 Kathoden sowie die I2C- und Power-Pins aus. Sie müssen die Anoden und Kathoden verdrahten, indem Sie Ihr Matrix-Datenblatt überprüfen und die Pins aufreihen. Verdrahten Sie jede beliebige Matrix und verwenden Sie unsere praktische Bibliothek, um die Anzeige nach Ihren Wünschen zu beschreiben. Beachten Sie, dass der Treiber LEDs ein- und ausschalten kann, aber nicht die Möglichkeit hat, sie einzeln PWM zu dämpfen. Dieser Chip ist robust, hat Arduino- und Pi-Beispielcode, der dafür geschrieben ist, und ist einfach zu bedienen.

Der Chip unterstützt auch das Lesen einer 3x13-Tastaturmatrix, aber wir haben keinen Beispielcode dafür in unserer Bibliothek. Weitere Informationen finden Sie im Datenblatt für Details über die Tastaturfunktionalität.

Abmessungen:

* 35,77 mm x 20,37 mm x 20,37 mm x 4,03 mm / 0,15".
