Adafruit 1.2" 4-Digit 7-Segment Display w/I2C Backpack Red

Die Rucksäcke verwenden einen Fahrerchip, der die ganze schwere Arbeit für
Sie: Sie haben eine eingebaute Uhr, so dass sie die Anzeige multiplexen. Sie
verwenden Konstantstromtreiber für ultrahelle, konsistente Farben (die
Die obigen Bilder werden in der dunkelsten Einstellung fotografiert, um zu vermeiden
Überlastung unserer Kamera!), 1/16-Schritt-Abdunkelung der Anzeige, alles über eine einfache
I2C-Schnittstelle. Die Rucksäcke werden mit Adressauswahl-Steckbrücken geliefert, so dass
können Sie bis zu acht 7-Segmente (oder eine Kombination, z.B. vier
Mini 8x8 und vier 7-Segmente usw.) auf einem einzigen I2C-Bus.

Das Produktkit ist im Lieferumfang enthalten:

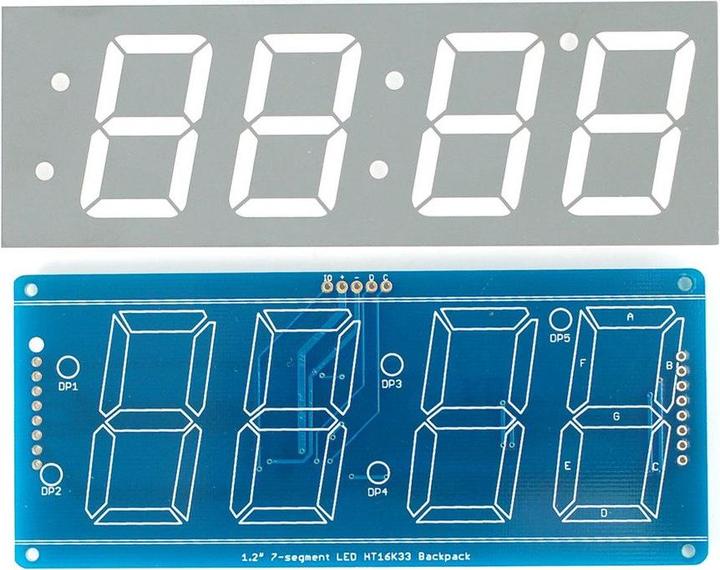

* Ein vollständig getesteter und montierter LED-Rucksack
* Ultrahelles 4-stelliges, 1,2" großes rotes Siebensegmentdisplay
* 5-polige Stiftleiste

Ein bisschen Löten ist erforderlich, um die Matrix auf dem Rucksack zu befestigen.
aber es ist sehr einfach zu machen und dauert nur etwa 5 Minuten.

Messungen nach der Montage des Bildschirms:

* 50mm/2" breit
* 120mm/4,7" lang
* 13mm/0,5" hoch
* Diese Platine/dieser Chip verwendet I2C 7-Bit-Adressen zwischen 0x70-0x77,
wählbar mit Jumpern.
