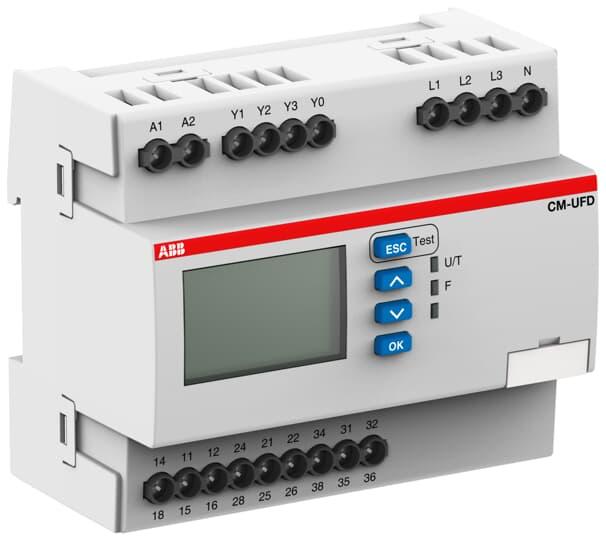

ABB STOTZ-KONTAKT Netzeinspeiseüberwachungsrelais CM-UFD.M31

ABB Stotz S&J Überwachungsrelais CM-UFD.M31

Hersteller: ABB Stotz S&J
Bezeichnung: Überwachungsrelais
Typ: CM-UFD.M31
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: nein
1-Phasen-Unterspannung möglich: ja
3-Phasen-Unterspannung möglich: ja
1-Phasen-Überspannung möglich: ja
3-Phasen-Überspannung möglich: ja
1-Phasen-Fenster möglich: ja
3-Phasen-Fenster möglich: ja
Enthält Funktion Gleichspannung-Unterspannung: nein
Enthält Funktion Gleichspannung-Überspannung: nein
Enthält Funktion Gleichspannung-Fenster: nein
Spannungsmessbereich 1: 0..540 V
Spannungsart des Messbereichs: AC
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24..240 V
Bemessungssteuerspeisespannung Us bei DC: 24..240 V
Spannungsart zur Betätigung: AC/DC
Ansprechwert Spannung: 0..540 V
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 0 s
Min. einstellbare Rückfallverzögerungszeit: 0 s
Max. zulässige Rückfallverzögerungszeit: 0 s
Anzahl der Kontakte als Wechsler: 3
Breite: 108 mm
Höhe: 90 mm
Tiefe: 67 mm

Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz) bzw. VDE-AR-N 4110:2018-11 (Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011 bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt ausserdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung. EAN: 4013614492914.
