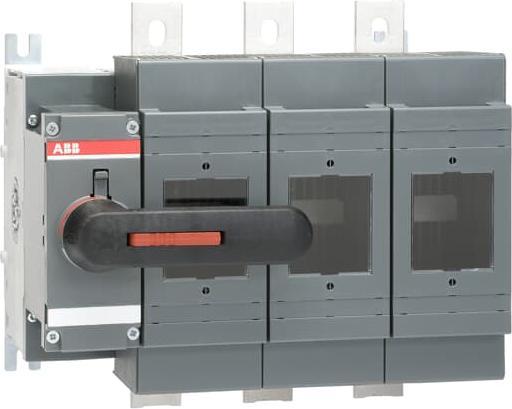

ABB Lasttrennschalter

ABB Stotz S&J Direktgriff OS800D03K

Hersteller: ABB Stotz S&J
Bezeichnung: Direktgriff
Typ: OS800D03K
Ausführung als Hauptschalter: ja
Ausführung als Sicherheitsschalter: ja
Max. Bemessungsbetriebsspannung Ue bei AC: 1000 V
Bemessungsdauerstrom Iu: 720 A
Bemessungsbetriebsleistung bei AC-23, 400 V: 710 kW
Bedingter Bemessungskurzschlussstrom Iq: 80 kA
Bemessungskurzzeitstromfestigkeit Icw: 18 kA
Geeignet für Sicherungseinsätze: NH3
Polzahl: 3
Mit Sicherungsüberwachung: nein
Anschlussart Hauptstromkreis: Bolzenanschluss
Kabeleinführung: sonstige
Mit Steckverbindern bestückt: ja
Geeignet für Bodenbefestigung: nein
Geeignet für Frontbefestigung: nein
Geeignet für Sammelschienenaufbau: ja
Ausführung des Betätigungselements: langer Drehgriff
Position des Betätigungselements: links
Motorantrieb optional: nein
Motorantrieb integriert: nein
Ausführung als NOT-AUS-Einrichtung: nein

Die manuell betätigten Lasttrennschalter der OS Serie von ABB bieten einen optimalen Schutz für die anspruchsvollsten Anwendungen. Die OS Serie schaltet Stromstärken von 20 A bis 1250 A und das bei Spannungen bis zu 690 V AC. Alle OS Schalter verfügen über eine integrierte Sicherungskammer, in die Sicherungen unterschiedlicher Bauformen eingesetzt werden können. Hierzu bietet ABB unterschiedliche Versionen für verschiedene Sicherungsstandards an. Dank modularem Aufbau können der Mechanismus und die Pole entsprechend den Einbauanforderungen positioniert werden. Dadurch wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Zusätzlich verfügt die Serie über IEC und UL Zulassungen. ABB bietet Ihnen für diese Schalter eine grosse Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Die OS Schalter sind eine ideale Lösung für den Motorschutz und können neben Transformatoren auch in zahlreichen anderen Industrieanwendungen eingesetzt werden.
