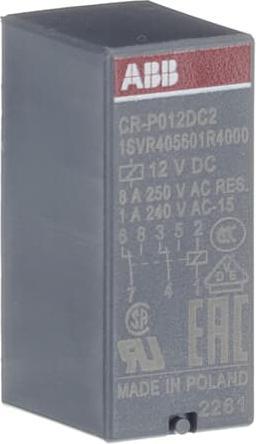

ABB Interface-Relais

ABB Stotz S&J Schnittstellenrelais CR-P012DC2

Hersteller: ABB Stotz S&J
Bezeichnung: Schnittstellenrelais 12VDC, 2We, 250V/8A
Typ: CR-P012DC2
Anschlussart: Lötanschluss
Mit abnehmbaren Klemmen: Nein
Nennstrom: 8 A
Nennsteuerversorgungsspannung Us bei AC 50 Hz: 0 V
Nennsteuerversorgungsspannung Us bei AC 60 Hz: 0 V
Nennsteuerversorgungsspannung Us bei DC: 12 V
Spannungsart für Betätigung: DC
Betätiger, Polarität: Polarisiert
Betätiger-Schaltverhalten: Monostabil
Anzahl der Kontakte als Umschalter: 2
Mit positiv gesteuerten Kontakten: Nein
Art des Schaltkontakts: Einfachkontakt
Komplette Einheit mit Sockel: Nein
Mit LED-Anzeige: Nein
Material der Kontaktbeschichtung: Sonstiges
Material des Kontakts: Sonstiges
Schutzart (IP): IP67
Breite: 12,7 mm
Höhe: 15,7 mm
Tiefe: 29 mm

Weitere Details:
Als Schnittstelle verbinden Schnittstellenrelais die elektronische Steuerebene, z.B. SPS, mit der Ebene der Sensoren/Aktoren. Sie erfüllen verschiedene Funktionen: Schalten von DC- oder AC-Lasten mit unterschiedlichen ohmschen, induktiven und kapazitiven Komponenten, Schalten im Spannungsbereich von wenigen mV bis 250 V, Schalten im Strombereich von wenigen mA bis 16 A, Verstärkung schwacher Steuersignale, potenzielle Trennung von Steuer- und Lastkreisen sowie Signalmultiplikation. Die CR-P-Serie bietet 9 verschiedene Spulenspannungen mit 1-2 Umschaltkontakten. Es werden zwei Sockelvarianten angeboten: Standardsockel und logischer Sockel. Steckerbare Funktionsmodule wie Verpolungsschutz, Freilaufdiode, LED-Modul, RC-Elemente, Überspannungsschutz oder Zeitmodule erweitern die Anwendungsbereiche der steckbaren PCB-Relais.
