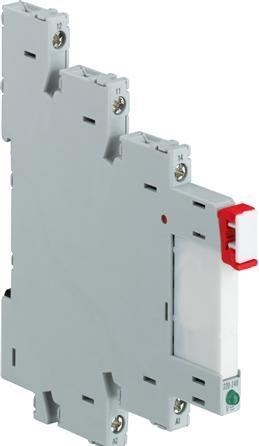

ABB Interface Relais CR-S024VADC1CRS

ABB Stotz S&J Schnittstellenrelais CR-S024VADC1CRS

Hersteller: ABB Stotz S&J
Bezeichnung: Schnittstellenrelais
Ausgang: 6A/250VAC
Typ: CR-S024VADC1CRS
Art der elektrischen Verbindung: Schraubanschluss
Mit abnehmbaren Klemmen: Nein
Nennstrom: 6 A
Nennsteuerspannung Us bei AC 50 Hz: 24 V
Nennsteuerspannung Us bei AC 60 Hz: 24 V
Nennsteuerspannung Us bei DC: 24 V
Spannungsart für die Betätigung: AC/DC
Antrieb, Polarität: Polarisiert
Schaltverhalten des Antriebs: Monostabil
Anzahl der Kontakte als Umschalter: 1
Mit zwangsgeführten Kontakten: Nein
Art des Schaltkontakts: Einfachkontakt
Komplettes Gerät mit Sockel: Ja
Mit LED-Anzeige: Nein
Material der Kontaktbeschichtung: Sonstiges
Material des Kontakts: Sonstiges
Schutzart (IP): IP20
Breite: 6,3 mm
Höhe: 76,4 mm
Tiefe: 88,5 mm

Als Schnittstelle verbinden Schnittstellenrelais die elektronische Steuerebene, wie z.B. SPS, mit der Ebene der Sensoren/Aktoren. Sie erfüllen verschiedene Funktionen: Schalten von DC- oder AC-Lasten mit unterschiedlichen resistiven, induktiven und kapazitiven Komponenten, Schalten im Spannungsbereich von wenigen mV bis 250 V, Schalten im Strombereich von wenigen mA bis 6 A, Verstärkung schwacher Steuersignale, Bereitstellung einer potenziellen Trennung von Steuer- und Lastkreisen sowie Signalvervielfältigung. Die CR-S-Serie bietet 5 verschiedene Spulenspannungsbereiche mit 1 Umschaltkontakt, erhältlich in Standard- oder hartvergoldeten Ausführungen. Es werden zwei Varianten angeboten: komplette Varianten oder frei wählbare Sockel und Steckrelais.
