ABB Hilfsschalterblock

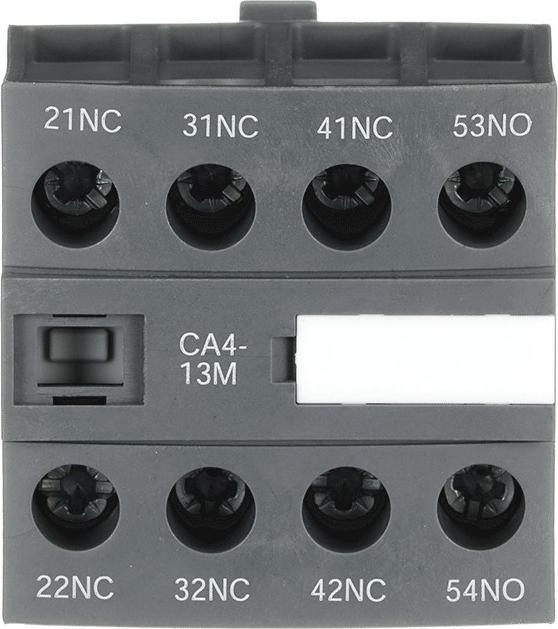

ABB Stotz S&J Hilfsschalterblock CA4-13M

Hersteller: ABB Stotz S&J
Bezeichnung: Hilfsschalterblock
Typ: CA4-13M
Anzahl der Kontakte als Schliesser: 1
Anzahl der Kontakte als Öffner: 3
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 4 A
Ausführung des elektrischen Anschlusses: Schraubanschluss
Ausführung: aufsteckbar
Montageart: Frontbefestigung
Fassung: ohne

Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.

Typen von Hilfskontaktblöcken für frontseitige Montage:

• CA4: 1 oder 4-poliger Block mit Sofort-Schliesser- und Öffnerkontakten
• CC4: 1-poliger Block mit voreilendem Schliesser und nacheilendem Öffner
• CAT4: 2-poliger Block mit 1 Sofort-Schliesser- und 1 Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.

Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).

Typen von Hilfskontaktblöcken für seitliche Montage:

• CAL4: 2-poliger Block mit Sofort-Schliesser- und Öffnerkontakten. Zum Anbau auf der rechten bzw. linken Seite des Schützes.

Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.

EAN: 3471523130180.
