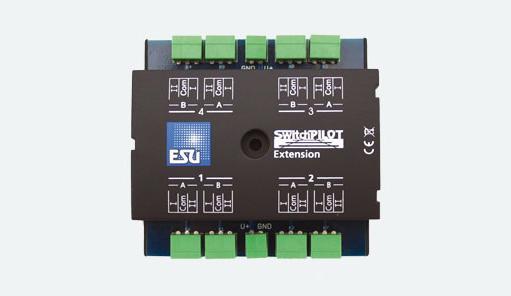

ESU Extension SwitchPilot

Si nécessaire, le SwitchPilot peut être complété par le module d'extension SwitchPilot. Branché sur le côté du SwitchPilot, il offre quatre sorties commandées par relais, qui peuvent être utilisées pour commuter des charges sans potentiel ou pour polariser le cœur des aiguillages ; c'est l'ajout idéal pour des circuits exigeants.

Modes de fonctionnement
Le module d'extension SwitchPilot fonctionne uniquement en association avec un SwitchPilot. Connecté sur le côté, il tire son énergie électrique directement du SwitchPilot. Il comprend au total quatre relais doubles (2 x DPDT), chacun étant associé à une paire de sorties transistorisées du SwitchPilot. La position de commutation de chaque relais dépend directement de l'état de cette paire de sorties. Grâce aux relais, des charges peuvent être commutées, isolées galvaniquement du reste du circuit, ou un moteur d'aiguillage peut être polarisé.

Avec une puissance nominale continue de 1,5 ampère, il est possible de polariser des cœurs d'aiguillage, d'alimenter des blocs dépendants des signaux ou de commuter des appareils motorisés tels que des pompes. La possibilité de contrôler des aiguillages motorisés est particulièrement complexe : le module d'extension SwitchPilot gère également sans effort la polarisation nécessaire du moteur.
