Stahlwerk Butée variable Solution de fixation pour les tables de soudure D22 Système de perforation

Butée universelle Stahlwerk pour tables de soudage avec système de trous D 22

Caractéristiques

La butée universelle est compatible avec les tables de soudage ou les plaques perforées avec un diamètre de trou de 22 mm.
Adaptée à l'industrie, à l'artisanat et au bricolage, la butée universelle peut être utilisée de manière polyvalente, elle est très résistante aux charges et à l'usure.

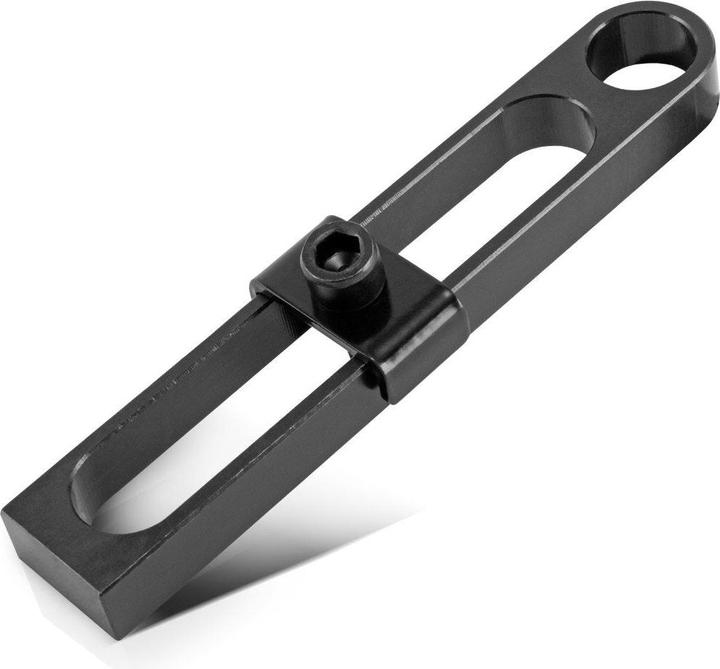

L'aide au positionnement se compose d'une plaque filetée qui adhère sous la plaque perforée grâce à un aimant. Sur le dessus de la table, le rail variable est fixé à la plaque filetée à l'aide de la vis à six pans creux intégrée. Un renfoncement à l'extrémité du rail accueille des boulons de la gamme D 22.
Combinez la butée avec nos boulons de butée modulaires pour obtenir une solution de fixation polyvalente.
Fraisage de précision en matériau plein

Caractéristiques techniques

Dimensions de la plaque filetée (L x l x H) : 140 x 39 x 13 mm
Dimensions du rail variable (L x l x H) : 175 x 30 x 15 mm
Poids de la plaque filetée env. : 190 g
Poids du rail variable env. : 290 g
Diamètre de la cavité pour le boulon de centrage : 22 mm
Agrafe de retenue : hexagone interne M10
Matériau : acier bruni

Contenu de la livraison

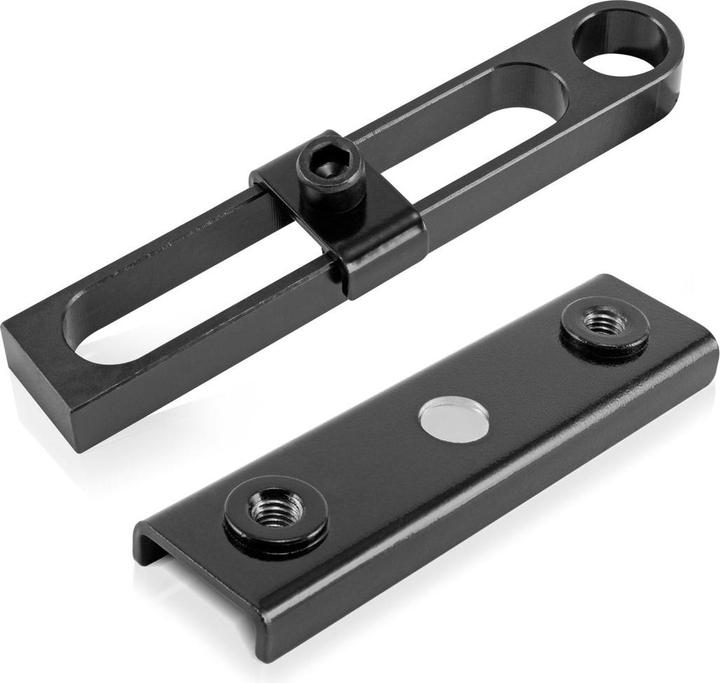

1 x plaque filetée avec aimant pour le système de trous D 22
1 x rail variable avec renfoncement pour boulon de butée dans le système de perforation D 22 et pince de maintien avec hexagone interne M10
