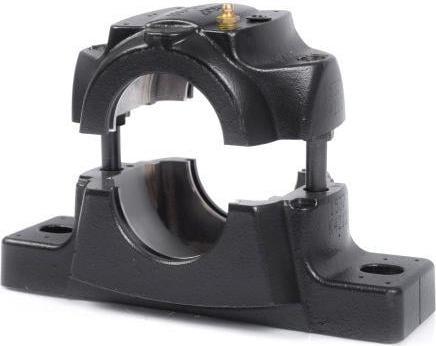

SKF Palier vertical SNL518-615 160 mm

SKF SNL Boîtier de palier, SNL 518-615 80

Boîtier de palier SNL, séries 5 et 6. Les boîtiers SNL en fonte grise GG20 sont construits selon un système modulaire. Cela permet un choix libre du roulement, du joint et du système de lubrification. En combinant les boîtiers avec les différents joints standard, on obtient un grand nombre de variantes de boîtiers, couvrant la majorité des exigences pour les boîtiers de palier pour des arbres de 20 à 160 mm de diamètre. Ils disposent de deux trous de vis de pied allongés, permettant un alignement ultérieur du boîtier.

Les boîtiers de palier SNL sont conçus pour l'installation de roulements à billes oscillants ou de roulements à rouleaux oscillants, qui peuvent être montés sur des arbres lisses à l'aide de manchons de serrage. Des fixations rigides sont obtenues en insérant deux bagues de fixation identiques de chaque côté du roulement. Cela permet d'obtenir un siège de roulement centré pour les fixations rigides. Les joints appropriés de la série TSN, les couvercles de fin ou les bagues de fixation doivent être commandés séparément. Convient pour les roulements à billes oscillants des séries 12, 13, 22, 23 et les roulements à rouleaux oscillants des séries 222 et 223.

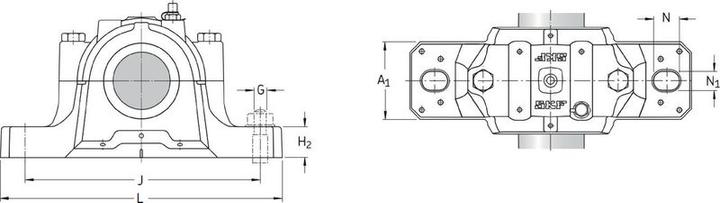

Dimensions principales DIN 736:1984 / DIN 739:1984 / ISO 113:1999.
