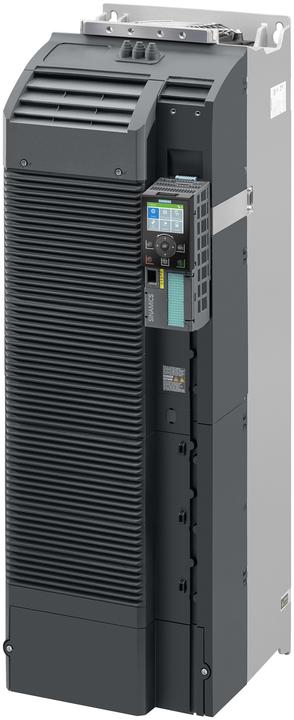

Siemens SINAMICS PM240-2

Module d'alimentation Sinamics G120/S120 PM240-2 FSG C3 avec découpeur de frein intégré 3AC 500-690V +10/-10% 47-63Hz. Puissance haute surcharge : 132kW à 200% 3S, 150% 57S, 100% 240S, température ambiante -20 à +50°C (HO). Puissance basse surcharge : 160kW à 150% 3S, 110% 57S, 100% 240S, température ambiante -20 à +40°C (LO). Dimensions : 1000x305x357 (HxLxP). Classe de protection FSG IP20, sans unité de contrôle ni unité de fonctionnement, approuvé à partir de la version de firmware CU V4.7 SP9 et V5.1.

Le module d'alimentation Sinamics PM240-2 est le module d'alimentation idéal pour les applications standard en ingénierie mécanique pour l'onduleur de fréquence modulaire Sinamics G120. En tant que partie de l'onduleur de fréquence modulaire Sinamics G120 (composé de la section d'alimentation, de l'unité de contrôle, du panneau de commande), les modules d'alimentation PM240-2 (classe de protection IP20) possèdent un découpeur de frein (applications quadrants) et sont adaptés à une large gamme d'applications en ingénierie mécanique générale.

Le module d'alimentation PM240-2 peut être combiné de manière flexible avec diverses unités de contrôle, en fonction de l'étendue de l'application et des exigences de sécurité (par exemple, STO, SS1, SBC, SLS, SDI, SSM). En combinaison avec les unités de contrôle CU230-2, CU240x-2 et CU250S-2, le résultat est l'onduleur de fréquence fonctionnel Sinamics G120.

Le PM240-2 avec classe de protection IP20 est un appareil intégré pour le tableau de commande dans une plage de puissance de 0,55 kW à 250 kW, ainsi que trois variantes de tension : 200 V, 400 V et 690 V. Les modules d'alimentation sont disponibles non filtrés ou avec un filtre secteur de classe A intégré et en sept tailles allant de FSA à FSG. Le module d'alimentation est également disponible en version traversante pour optimiser le dissipation de chaleur à l'extérieur du tableau de commande. Les tailles offrent également une sécurité intégrée.

Grâce à la conception robuste, des longueurs de câble allant jusqu'à 450 mètres (taille FSF/FSG) peuvent être atteintes. Des plaques de blindage et des ensembles de connexion de blindage sont disponibles pour un câblage conforme aux normes EMC. Sinamics - tout simplement mon entraînement.
