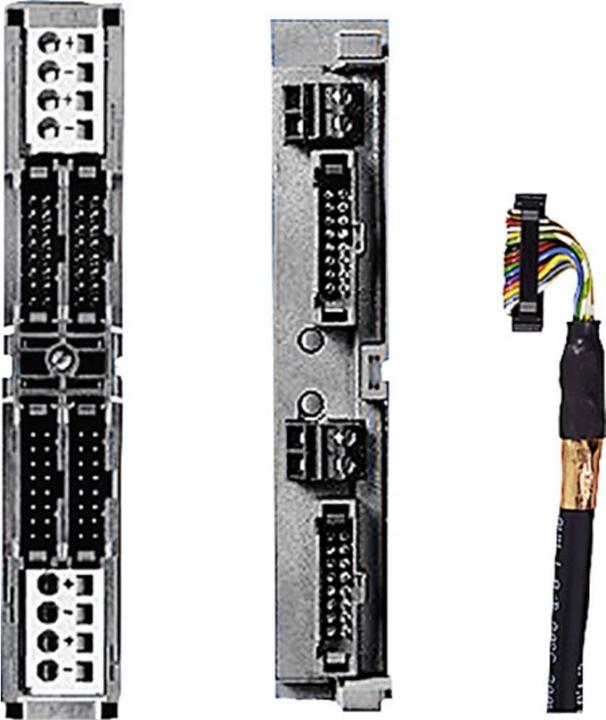

Siemens Front connector module with flat ribbon

Siemens Dig.Industr. Module de connexion frontal analogique 6ES7921-3AG20-0AA0

Fabricant : Siemens Dig.Industr.
Désignation : Module de connexion frontal analogique 40 broches S7-300
Type : 6ES7921-3AG20-0AA0
Version certifiée anti-explosion "Ex e" : non
Section de conducteur admissible en fils fins sans manchon : 0,25..0,75 mm²
Section de conducteur admissible en fils fins avec manchon : 0,25..0,75 mm²
Section de conducteur admissible en fils multiples : 0,25..1,5 mm²
Courant nominal In : 1 A
Tension nominale : 60 V
Type de connexion électrique 1 : Connexion par fiche
Type de connexion électrique 2 : Connexion par vis
Nombre de pôles : 40
Type de montage : Montage direct
Matériau du corps isolant : autre
Température de fonctionnement : 0..60 °C
Plaque de terminaison requise : non
Couleur : noir
Transparent : non

Le module de connexion frontal avec connexion de câble plat rond pour les modules analogiques (40 broches) de la S7-300 permet l'alimentation électrique via des bornes à vis. Il s'agit d'un connecteur frontal modifié pour le raccordement à un module d'entrée/sortie analogique. Celui-ci se fixe à la place du connecteur frontal sur le module à câbler. Les fils de connexion y sont branchés et reliés au module de connexion. Ce module de connexion frontal modifié fait partie de la connexion entièrement modulaire de SIMATIC TOP connect pour le câblage système le plus rapide et le plus sûr. En plus d'un faible effort de câblage, les sources d'erreur lors du câblage peuvent être considérablement réduites. Les signaux analogiques provenant de la périphérie sont connectés aux modules de connexion de SIMATIC TOP connect et reliés à la SIMATIC S7-300 via des câbles de connexion et le module de connexion frontal.
EAN : 4025515069836.
