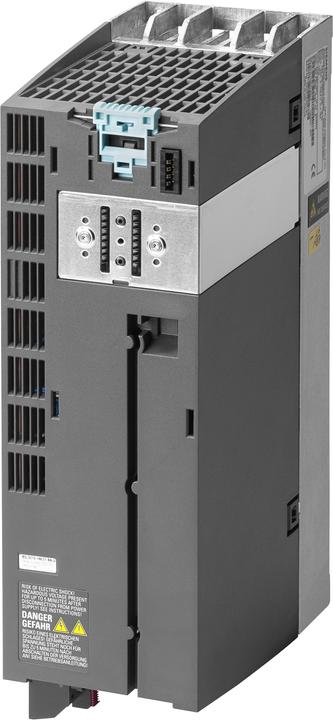

Siemens 6SL3210-1PE21-8UL0

Module de puissance SINAMICS PM240-2 non filtré avec chopper de frein intégré 3AC 380-480V ±10% 47-63Hz. Puissance en surcharge élevée : 5,5 kW à 200% 3S, 150% 57S, 100% 240S, température ambiante -10 à +50°C. Puissance en surcharge faible : 7,5 kW à 150% 3S, 110% 57S, 100% 240S, température ambiante -10 à +40°C. Dimensions : 291 x 100 x 165 (HxLxP), classe de protection IP20 sans unité de contrôle ni panneau de commande, approuvé à partir de la version de firmware CU V4.6.

Le module de puissance SINAMICS PM240-2 est le module de puissance idéal pour les applications standard dans le domaine de la construction de machines pour l'onduleur modulaire SINAMICS G120. En tant que partie de l'onduleur modulaire SINAMICS G120 (composé d'une partie de puissance, d'une unité de contrôle et d'un panneau de commande), les modules de puissance PM240-2 (classe de protection IP20) sont équipés d'un chopper de frein (applications quadrants) et conviennent à une variété d'applications dans la construction de machines générales.

La partie de puissance PM240-2 peut être combinée de manière flexible, en fonction de l'étendue de l'application et des exigences de sécurité (par exemple, STO, SS1, SBC, SLS, SDI, SSM) avec différentes unités de contrôle. En combinaison avec les unités de contrôle CU230-2, CU240x-2 et CU250S-2, on obtient l'onduleur fonctionnel SINAMICS G120.

Le PM240-2 en classe de protection IP20 est un appareil à monter dans un tableau électrique dans une plage de puissance de 0,55 kW à 250 kW, ainsi que dans trois variantes de tension de 200 V, 400 V et 690 V. Les modules de puissance sont disponibles non filtrés ou avec filtre réseau intégré de classe A et dans sept tailles de construction allant de FSA à FSG.

Pour une dissipation optimale de la chaleur perdue à l'extérieur du tableau électrique, la partie de puissance est également disponible en variante Push-Through. Les tailles de construction offrent en outre une sécurité intégrée. Grâce à leur conception robuste, des longueurs de câble allant jusqu'à 450 mètres (taille de construction FSF/FSG) peuvent être atteintes. Pour un câblage conforme à la CEM, des plaques de blindage et des ensembles de connexion de blindage sont disponibles. SINAMICS - simplement mon entraînement.
