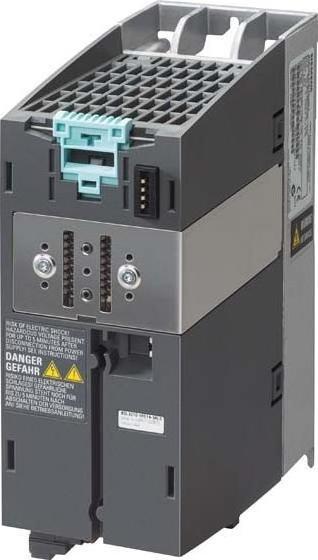

Siemens 6SL3210-1PE14-3UL1

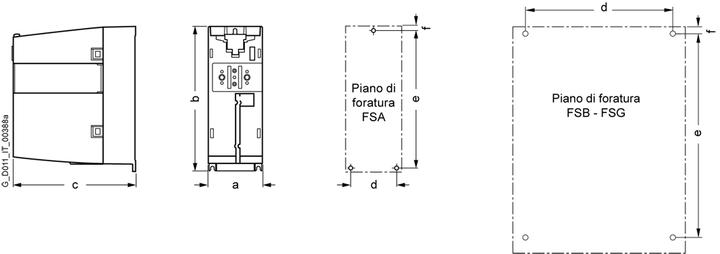

Module de puissance SINAMICS PM240-2 non filtré avec chopper de freinage intégré 3AC 380-480V +10/-10% 47-63Hz. Puissance en surcharge élevée : 1,1 kW à 200% 3S, 150% 57S, 100% 240S, température ambiante -10 à +50°C. Puissance en surcharge faible : 1,5 kW à 150% 3S, 110% 57S, 100% 240S, température ambiante -10 à +40°C. Dimensions : 196 x 73 x 165 (HxLxP), protection FSA IP20 sans unité de contrôle ni panneau de commande, approuvé à partir de la version du firmware CU V4.6.

Le module de puissance SINAMICS PM240-2 est le module de puissance idéal pour les applications standard en ingénierie mécanique pour l'onduleur modulaire SINAMICS G120. En tant que partie de l'onduleur modulaire SINAMICS G120 (composé d'une partie de puissance, d'une unité de contrôle et d'un panneau de commande), les modules de puissance PM240-2 (protection IP20) disposent d'un chopper de freinage (applications quadrants) et sont adaptés à une variété d'applications dans le génie mécanique général.

La partie de puissance PM240-2 peut être combinée de manière flexible, en fonction de l'étendue de l'application et des exigences de sécurité (par exemple STO, SS1, SBC, SLS, SDI, SSM) avec différentes unités de contrôle. En combinaison avec les unités de contrôle CU230-2, CU240x-2 et CU250S-2, on obtient l'onduleur fonctionnel SINAMICS G120.

Le PM240-2 en protection IP20 est un appareil à intégrer dans un tableau électrique dans une plage de puissance de 0,55 kW à 250 kW, ainsi que dans trois variantes de tension de 200 V, 400 V et 690 V. Les modules de puissance sont disponibles non filtrés ou avec filtre réseau intégré de classe A et dans sept tailles de construction de FSA à FSG.

Pour une dissipation optimale de la chaleur perdue à l'extérieur du tableau électrique, la partie de puissance est également disponible en version Push-Through. Les tailles de construction offrent également une sécurité intégrée. Grâce à un design robuste, des longueurs de câbles allant jusqu'à 450 mètres (taille de construction FSF/FSG) peuvent être atteintes. Pour un câblage conforme aux normes EMC, des plaques de blindage et des ensembles de connexion blindés sont disponibles. SINAMICS - simplement mon entraînement.
