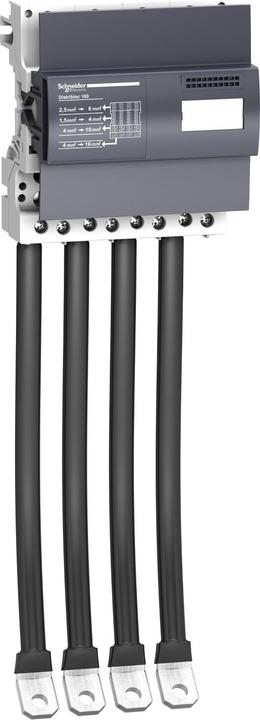

Schneider Electric PrismaSeT-P

Schneider Electric PrismaSeT-P, Linergy DX LVS04046

Fabricant : Schneider Electric
Désignation : Bloc de distribution PrismaSeT-P, Linergy DX, 4 pôles
Type : LVS04046
Nombre de pôles : 4
Courant nominal : 160 A
Type de connexion : Sans vis
Type de montage : Rail DIN/vis
Convient pour conducteurs solides : Non
Convient pour conducteurs multibrins : Non
Convient pour conducteurs flexibles : Non
Convient pour conducteurs fins multibrins sans embout : Non
Convient pour conducteurs extra-fins multibrins : Non
Convient pour conducteurs extra-fins multibrins sans embout : Non
Protection contre les contacts : Oui
Hauteur : 127 mm
Largeur : 108 mm
Profondeur : 48 mm

Le bloc de distribution PrismaSeT-P, Linergy DX est une unité à 4 pôles avec un courant admissible allant jusqu'à 125 A. Il dispose d'une connexion d'alimentation pré-assemblée et d'une capacité de connexion sortante pour des câbles de 7 x 4 mm² par phase, 3 x 6 mm² par phase, 2 x 10 mm² par phase et 1 x 16 mm² par phase. Il a un courant d'impulsion nominal de résistance (Ipk) de 20 kA, un courant de court-circuit nominal (Isc) de 150 kA avec protection côté alimentation de 150 kA (Icc), et une tension d'isolation nominale (Ui) de 750 V AC. La tension nominale (Ue) est de 690 V AC, avec une tension d'impulsion nominale de résistance (Uimp) de 8 kV. Il a un degré de protection IPxxB pour un montage sur rail DIN ou vissé sur une plaque de montage, avec une largeur de 6 unités de module (18 mm), une hauteur de 127 mm et une profondeur de 48 mm.
