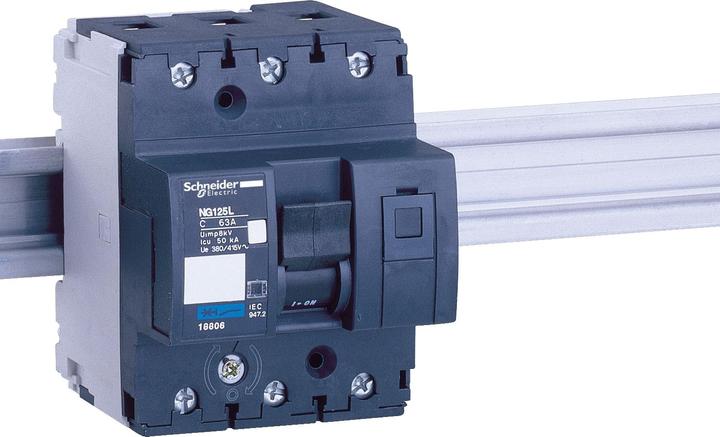

Schneider Electric Disjoncteur NG125L, 3P, 63A, C 18806

Disjoncteur Schneider Electric 18806

Fabricant : Schneider Electric
Désignation : Disjoncteur 3p 63A C NG125L
Type : 18806
Profondeur d'installation : 47 mm
Caractéristique de déclenchement : C
Nombre de pôles (total) : 3
Nombre de pôles protégés : 3
Courant nominal : 63 A
Tension nominale : 415 V
Tension d'isolement nominale Ui : 690 V
Résistance aux surtensions Uimp : 8 kV
Type de tension : AC/DC
Capacité de coupure Icu selon IEC 60947-2 à 230 V : 100 kA
Capacité de coupure Icu selon IEC 60947-2 à 400 V : 50 kA
Fréquence : 50..60 Hz
Montage en saillie : non
Neutre commuté : non
Catégorie de surtension : 4
Degré de pollution : 3
Dispositifs supplémentaires possibles : oui
Largeur en unités de division : 4,5
Degré de protection (IP) : IP20
Température ambiante pendant le fonctionnement : -30..70 °C
Section de conducteur connectable multifilaire : 1..35 mm²
Section de conducteur connectable monofil : 1,5..50 mm²
Protection contre les explosions : non

Disjoncteur Schneider Electric 18806 : détails supplémentaires
Disjoncteur Acti 9 NG125L, 50kA (IEC/EN 60947-2). 2 pôles, courant nominal 63A, caractéristique C, tension de fonctionnement (Ue) 380-415V AC, tension d'isolement (Ui) 690V AC. Protection du circuit contre les courants de court-circuit. Protection du circuit contre les surcharges. Le déclenchement est indiqué par la position médiane du levier de commande et par un indicateur mécanique rouge sur la face avant de l'appareil. Bouton de test pour vérifier le mécanisme de déclenchement. Alimentation par le haut ou le bas. Commutation à saut pour un contactage à faible usure. Technologie de l'unité de déclenchement : thermomagnétique. Modules auxiliaires supplémentaires (optionnels) : affichage de la position de commutation, déclenchement par défaut, déclencheur de courant de travail, déclencheur de sous-tension, déclencheur de surtension. Le disjoncteur NG125L respecte les normes suivantes : IEC/EN 60947-2. EAN : 3303430188063.
