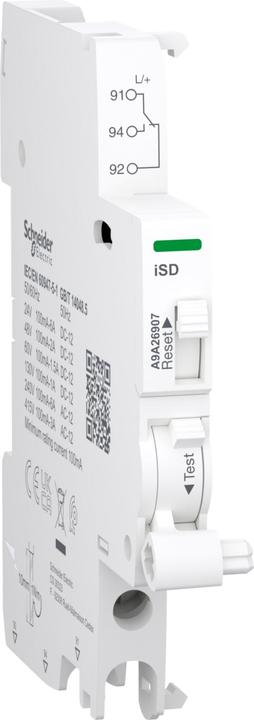

Schneider Electric Contact auxiliaire, commutateur de télésignalisation, Acti9, iSD, 1 contact inverseur, 100mA à 6A

Cet accessoire électrique d'Acti9 est un commutateur (fermeture/ouverture) pour indiquer la position du disjoncteur en cas de défaut électrique ou de déclenchement. Le courant de fonctionnement varie de 100 mA à 6 A à une fréquence de 50 Hz à 60 Hz sous 240 VAC et de 100 mA à 3 A à une fréquence de 50 Hz à 60 Hz sous 415 VAC. Le courant de fonctionnement à 100 mA est de 24 VDC à 130 VDC. Le courant de fonctionnement de 6 A est de 24 VDC, 2 A à 48 VDC, 1,5 A à 60 VDC, 1 A à 110 VDC et 130 VDC. Il y a un contact de défaut et de signalisation. L'accessoire est destiné à des installations dans de petites entreprises ou bâtiments. Il est compatible avec les gammes Acti9 telles que iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC40, iC40 ARC, iCV40, iC40 XA, iCV40 XA et iC60 RCBO.

Le raccordement à bornes à vis au bas permet l'utilisation de câbles en cuivre rigides avec une section de câble de 1 mm² à 4 mm². Pour les câbles en cuivre flexibles, le raccordement à bornes à vis permet une section de câble de 0,5 mm² à 2,5 mm². Le raccordement permet une section de câble de 2,5 mm² pour deux câbles. La tension d'isolement nominale (Ui) est jusqu'à 500 V, la tension d'impulsion nominale (Uimp) est de 4 kV. Les dimensions sont (L) 9 mm x (H) 86 mm x (P) 73 mm. La couleur du produit est blanche (RAL 9003). Le degré de pollution est de 3, le degré de protection contre les chutes est de traitement 2. Le couple de serrage de la connexion est de 1 N·m (en bas) pour le type de tournevis PZ1. Selon la norme IEC 60529, le degré de protection IP est IP20. La température de fonctionnement se situe entre -35 °C et +70 °C, la température de stockage entre -40 °C et +85 °C. Ce produit est conforme aux normes EN/IEC 60947-5-1 et GB/T 14048.5 et est certifié avec le marquage CE et UKCA.
